適用于AD4030-24 的評估板，精密單通道 24 位 SAR ADC
EVAL-AD4030-24FMCZ評估板基于低功耗、24位精密SAR AD4030-24模數轉換器，工作速率高達2MSPS。這些評估板配置用于評估AD4030-24的性能，并為各種系統應用提供可配置的模擬前端 (AFE)。
ADI EVAL-AD4030-24FMCZ評估板支持AD4030-24模數轉換器的評估要求和接口選項。同時，EVAL-AD4030-24-KTZ評估板包括Digilent ZedBoard Zynq-7000開發板。ZedBoard是用于Xilinx Zynq-7000全可編程SoC (AP SoC) 的開發板，具有兩個處理器內核和可編程FPGA架構。ZedBoard通過USB連接到PC。該板通過現場可編程門陣列 (FPGA) 夾層卡 (FMC) 低引腳數 (LPC) 連接器連接到ZedBoard板。
EVAL-AD4030-24FMCZ評估板包括：
?高精度緩沖帶隙5V基準電壓 (LTC6655)
?模擬前端 (AFE) 為AD4030-24提供信號調理和驅動。該AFE可配置為在雙緩沖器配置中使用ADA4896-2或ADA4945-1全差分放大器。
?可選的100MHz時鐘源，為FPGA和ADC提供參考時鐘
?完整的電源解決方案，可從ZedBoard通過FMC連接器提供的12V電源提供所有必要的電壓軌
產品型號：

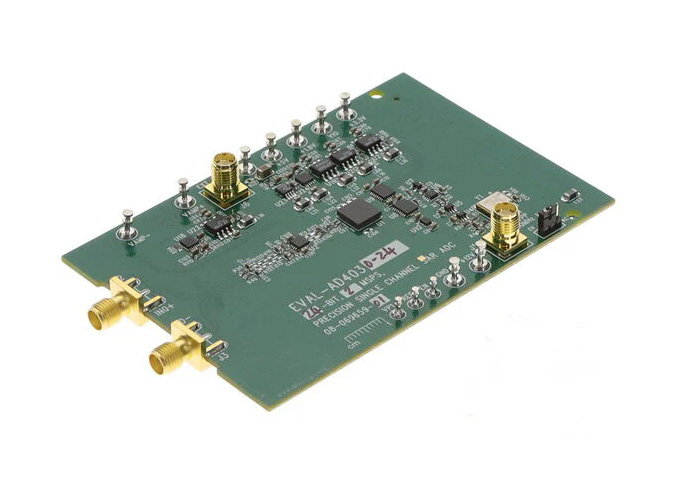

EVAL-AD4030-24FMCZ
產品特性：
板載電壓基準、始終源與ADC驅動器
多功能模擬信號調理電路
FMC-LPC系統板連接器
用于控制和數據分析的ACE PC軟件（時域和頻域）
與其他現成的控制器板兼容
應用場景：
自動測試設備
數字控制環路
醫療儀器
地震學
半導體制造
科研儀器
必要設備
安裝Windows 7或 Windows 10操作系統的PC
Digilent ZedBoard?，帶12V墻式適配器電源
精密信號源
SMA電纜（輸入至評估板）
推薦 - 以測試信號頻率為中心的帶通濾波器
歡迎聯系明佳達電子，獲取EVAL-AD4030-24FMCZ產品價格：
電話： +86 13410018555（陳先生）
郵箱： chen13410018555@163.com
官網： www.pptls.cn
