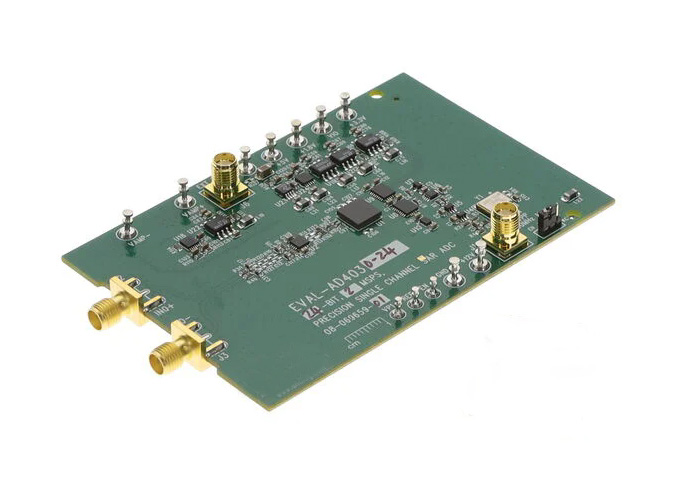

EVAL-AD4030-24FMCZ評估板可快速輕松地評估 AD4030 系列 24 位精度逐次逼近寄存器 (SAR) 模數轉換器 (ADC)。

AD4030-24是一款低功耗、24 位精度的 SAR ADC，支持高達 2 MSPS。該評估板展示了 AD4030-24 的性能，并為各種系統應用提供了可配置的模擬前端 (AFE)。

EVAL-AD4030-24FMCZ評估板設計用于與 Digilent ZedBoard一起使用。ZedBoard 用于控制數據捕獲和緩沖。評估板通過現場可編程門陣列 (FPGA) 夾層卡 (FMC) 低引腳數 (LPC) 連接器連接到 ZedBoard 板。ZedBoard 托管 Xilinx Zynq7000 SoC，它具有兩個處理器內核和可編程 FPGA 架構。ZedBoard 通過 USB 連接到 PC。

該評估板包括：

一種高精度緩沖帶隙 5 伏基準 (LTC6655)。

為 AD4030-24 提供信號調節和驅動的模擬前端 (AFE)。AFE 可配置為使用雙緩沖器配置中的 ADA4896-2 或全差分放大器 ADA4945-1。

一個可選的 100 MHz 時鐘源，為 FPGA 和 ADC 提供參考時鐘。

完整的電源解決方案，通過 FMC 連接器從 ZedBoard 提供的 12 伏電源提供所有必要的電壓軌。

應用場景

自動測試設備

數字控制回路

醫療儀器儀表

地震學

半導體制造

科學儀器儀表

主要特點

板載基準電壓源、時鐘源和 ADC 驅動器

通用模擬信號調理電路

FMC-LPC 系統板連接器

用于配置和數據分析（時域和頻域）的 ACE PC 軟件

與其他現成的控制器板兼容
