深圳市明佳達電子有限公司 供應 英飛凌EVAL-M3-IM564 和EVAL-M7-D111T iMOTION? 模塊化應用設計評估板。?EVAL-M3-IM564——英飛凌推出的電機驅動評估板?,基于CIPOS? Mini智能功率模塊(IPM)設計,集成功率因數校正(PFC)和三相逆變器功能,適用于工業和家電電機控…
深圳市明佳達電子有限公司 供應 英飛凌EVAL-M3-IM564 和EVAL-M7-D111T iMOTION? 模塊化應用設計評估板。

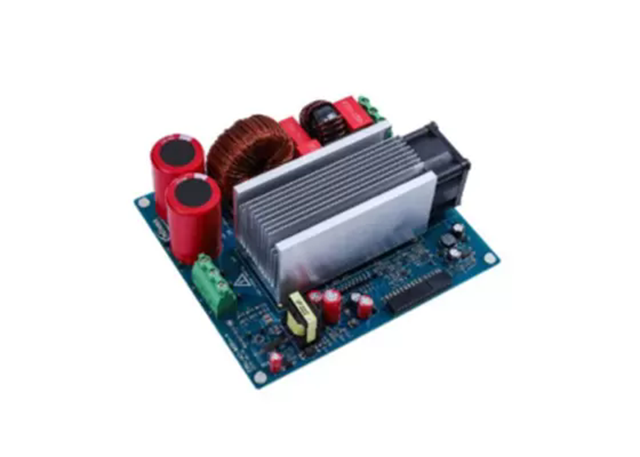

?EVAL-M3-IM564——英飛凌推出的電機驅動評估板?,基于CIPOS? Mini智能功率模塊(IPM)設計,集成功率因數校正(PFC)和三相逆變器功能,適用于工業和家電電機控制場景。
【核心參數】
輸入電壓范圍:160VAC至265VAC
電機功率輸出:2800W
最大額定電壓:600V
電流能力:20A
尺寸:148mm×165mm(雙層PCB,35μm銅厚)
接口:30針M3連接器(兼容IMOTION? MADK控制板)
【主要功能】
集成PFC:采用CoolMOS? P7 MOSFET和Rapid二極管,支持50kHz高頻開關,減小電感體積 。 ?
三相逆變:6個IGBT和反向二極管,支持無傳感器磁場矢量控制(FOC) 。 ?
保護機制:過流、過溫硬件保護,DC-Link電壓檢測,熱敏電阻輸出 。 ?
輔助電源:15V和3.3V輸出 。 ?
【】應用場景
工業驅動:如壓縮機、電機控制 。 ?
家電:空調等大型設備 。 ?
評估用途:需搭配EVAL-M3-102T控制板實現完整電機驅動測試 。 ?
【設計特點】
高集成度:單板集成PFC和逆變功能,簡化系統設計 。 ?
散熱優化:DCB基板和強制風冷設計,支持2.8kW持續負載。 ?
符合RoHS標準 。 ?

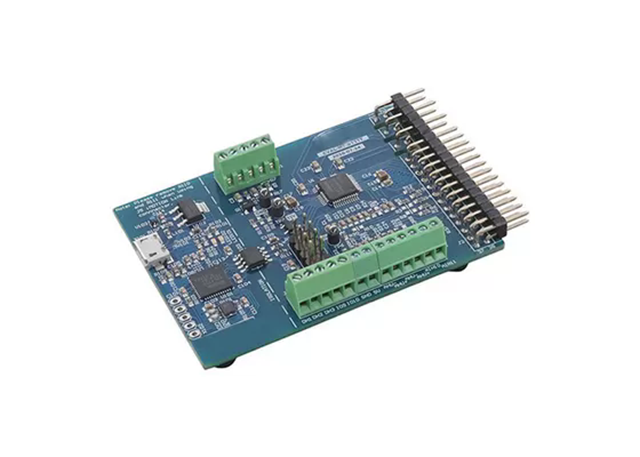

EVAL-M7-D111T——英飛凌(Infineon)推出的iMOTION?系列電機控制開發板,專為無傳感器磁場定向控制(FOC)設計,支持PMSM/BLDC電機控制,適用于實驗室評估和原型開發。
【核心功能】
控制芯片:搭載IMD111T-6F040驅動器,集成運動控制引擎(MCE),支持無傳感器FOC控制,無需編程即可實現電機控制 。 ?
電源參數:輸入電壓15V,輸出電壓5V,最大工作溫度50℃。 ?
接口:提供UART和USB調試接口,支持電隔離調試 。 ?
【】應用場景
電機控制:適用于電動工具、壓縮機、空調系統等需要高效電機驅動的場景 。 ?
開發工具:與iMOTION MADK功率板(如M7接口系列)配合,可構建不同電壓/功率的三相變頻器方案 。 ?
【安全與注意事項】
高壓風險:板載直流母線電容需斷電后等待5分鐘放電,操作時需使用高壓差分探頭 。 ?
適用對象:僅限熟悉電機控制和電力電子的實驗室技術人員使用 。 ?
【產品規格】
尺寸:77mm×51mm×14mm
電流輸出:20mA/60mA

【供應以下英飛凌開發板型號】
TLE4973-EVAL-VER-BAR
DEMO-BGT24ATR22-YPA
DEMO-BGT24ATR22-DPA
TLE4973-EVAL-120A
SHIELDXENSIVA
TLE4973-EVAL-STD-PCB
TLE4972-EVAL-INLAY
TLE4973-EVAL-INLAY
SHIELD-PASCO2-SENSOR
EVAL-MICROIAS
TLE4973-MS2GO
DEMO-BGT60TR13C
TLE4972-EVAL-LAT-BAR
TLE4972-EVAL-VER-BAR
EVAL-CO2-5V-MINIBOARD
TLE4972-EVAL-STD-PCB
SHIELD-60ATR24ES-01
S2GO-RADAR-BGT60LTR11
TLE4966-MS2GO
DEMO-BGT60LTR11AIP
EVAL-PASCO2-MINIBOARD
KIT-CSK-PASCO2
TLV493D-A1B6-MS2GO
S2GO-3D-TLE493DW2B6-A0
S2GO-2-HALL-TLE4966K
S2GO-HALL-TLE4964-3M
CUR-SENSOR-PROGRAMMER
TLE493D-W2B6-MS2GO
TLE4971-MS2GO
TLE4999X-PROGRAM-KIT
