明佳達電子作為一家專業的電子元器件供應商，現貨供應 TE Connectivity泰科 2199119-3 M.2連接器。

這款連接器支持 PCIe Gen3、SATA 3.0 和 USB 3.0 等多種高速信號協議，是緊湊型電子設備中實現高效能、低功耗連接的理想選擇。

產品核心特性

2199119-3是TE Connectivity M.2 NGFF連接器家族的標準型號，具備以下突出優勢：

高密度互聯設計：67位鍍金觸點，支持單面/雙面模塊卡，相比傳統PCIe Mini卡節省超20% PCB空間

多協議兼容：完美支持PCIe Gen3（8GT/s）、SATA 3.0（6Gb/s）、USB 3.0（5Gb/s）及SMBus等高速接口

B鍵位標準配置：適配2280/2260/2242/2230等多種尺寸M.2模塊，確保機械防呆與信號正確匹配

工業級可靠性：觸點采用15μ"鍍金銅合金，絕緣電阻≥500MΩ，額定工作電壓50VAC，滿足-40°C至+80°C寬溫范圍

穩健機械結構：黑色高溫?zé)崴苄酝鈿?，集成板?dǎo)軌設計，支持表面貼裝（SMT）直角安裝，承受500次插拔循環

卓越信號完整性：優化引腳布局與接地設計，降低串?dāng)_與插入損耗，滿足NVMe SSD及Wi-Fi 6模塊性能要求

產品核心規格

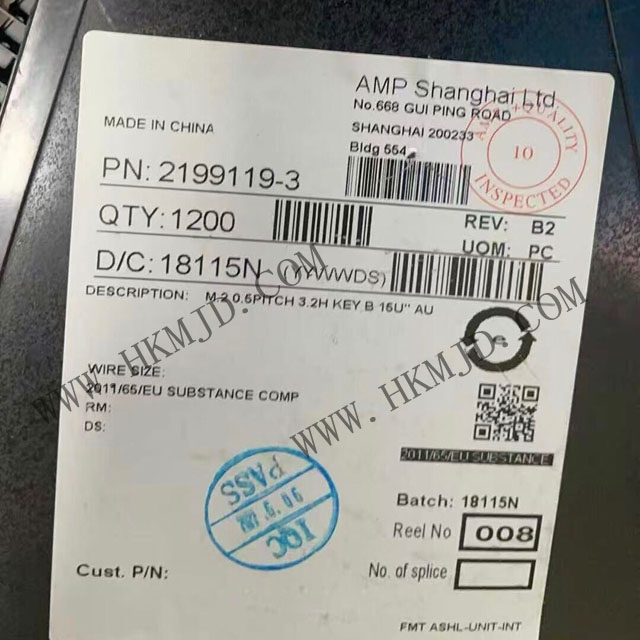

產品型號：2199119-3

制造商：TE Connectivity (泰科)

連接器類型：M.2 (NGFF) 母頭，卡邊緣連接器

觸點數量：67位

引腳間距：0.5mm (0.020")

安裝方式：表面貼裝 (SMT)，直角

觸點材料：銅合金

觸點鍍層：金，厚度15.0μin (0.38μm)

額定電流：500mA

額定電壓：50V AC

工作溫度：-40°C ~ +80°C

外殼材料：高溫?zé)崴苄运芰?nbsp;

典型應用場景

2199119-3 連接器因其小巧可靠的特點，被廣泛應用于多種需要模塊化連接的場景中：

無線通信模塊：Wi-Fi、藍牙、全球?qū)Ш叫l(wèi)星系統（GNSS）和無線廣域網（WWAN）模塊。

數據存儲設備：M.2 接口的固態存儲設備（SSD）。

智能設備與計算機外設：輕薄筆記本電腦、平板電腦、混合數字無線電、無線千兆聯盟（WiGig）設備。

工業與嵌入式系統：工業控制主板、醫療電子、物聯網（IoT）網關等。

明佳達電子供應優勢

原廠渠道保障：與TE Connectivity建立長期戰略合作，所有2199119-3均來自原廠授權渠道，提供可追溯性文件

現貨庫存充足：常備庫存超50萬顆，深圳、香港雙倉發貨，支持樣品24小時交付，批量訂單1-2周交期

如果您正在為您的項目尋找一款可靠的原裝M.2連接器，明佳達電子供應的TE Connectivity 2199119-3 無疑是一個值得信賴的選擇。
