RTQ5756AWSC是立锜科技（Richtek）推出的車規級多相PMIC，專為車載ADAS系統、域控制器及高可靠性工業設備設計。以下是其核心特性：
四相能力
專有的高級恒定導通時間(ACOT)控制架構
3V至5.5V輸入電源電壓范圍
2MHz和2.2MHz典型開關頻率
支持每相5A的輸出電流能力
高精度差分遠程檢測每個輸出
快速瞬態響應
具有可編程斜坡上升/下降壓擺率的輸出DVS
省電模式支持更高的輕負載效率
可編程軟啟動功能
看門狗復位功能防止系統掛起
每相的逐周電流限值
輸出過壓/欠壓保護
提供WL-CSP-54B 2.69x3.92 (BSC)封裝
詳情
RTQ5756AWSC是基于 ACOT? 架構的 4 相同步降壓轉換器，支持 3V 至 5.5V 輸入與 0.4V 至 2.05V 輸出電壓范圍，采用 WL-CSP2.69x3.92-54(BSC) 封裝，整體方案僅占 70 mm3 設計空間，實現高達 0.285W/mm3 的功率密度。結合多相位控制架構，RTQ5756AWSC不僅能有效抑制輸出紋波，同時提升系統效率。無論是 AI 數據中心光學模塊中的 DSP，還是其他高性能應用的電源設計需求，RTQ5756AWSC都是理想的電源解決方案。

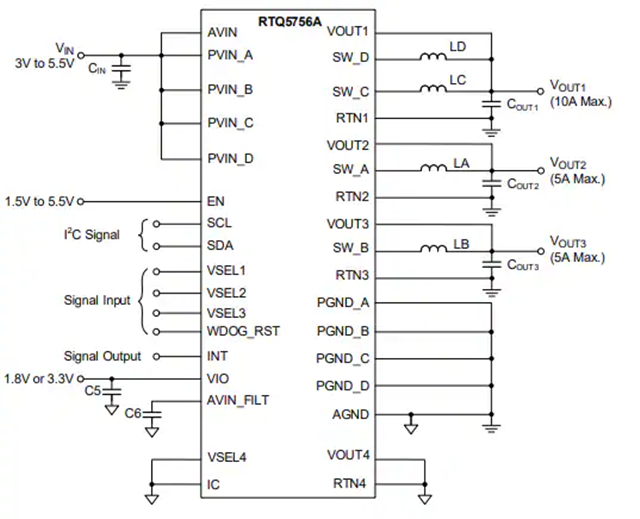

RTQ5756AWSC具備 4 相能力，可根據系統需求選擇不同組合：1+1+1+1 四輸出、2+1+1 或 3+1 三輸出、2+2 或 3+1 雙輸出，以及 4 相單輸出配置，最高支持 20A 輸出電流。通過 I2C 控制接口，RTQ5756AWSC可靈活設置電源開關時序、看門狗計時器、故障檢測與關斷、動態電壓調節、電壓變化斜率、軟啟動斜率等功能，提供高度應用彈性。
RTQ5756AWSC典型應用包括：
光學模塊
家庭網關和接入點網絡
機頂盒和OTT設備
監控系統
存儲系統
輸入輸出功率
低功耗處理器
技術參數
產品：RTQ5756AWSC
功能：降壓
輸出配置：正
拓?fù)洌航祲?/span>
輸出類型：可編程
輸出數：3
電壓 - 輸入（最小值）：3V
電壓 - 輸入（最大值）：5.5V
電壓 - 輸出（最小值/固定）：0.4V
電壓 - 輸出（最大值）：2.05V
電流 - 輸出：5A
頻率 - 開關：2MHz
同步整流器：是
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
器件封裝：54-WLCSP（2.69x3.92）
