STGWA30IH160DF2是（STMicroelectronics）推出的1600V IGBT器件，主要面向高性價比節能家電市場，適用于電磁爐、微波爐、電飯煲等大功率應用場景。
STGWA30IH160DF2具有以下技術參數：
IGBT 類型：溝槽型場截止
電壓 - 集射極擊穿（最大值）：1600 V
電流 - 集電極 (Ic)（最大值）：85 A
電流 - 集電極脈沖 (Icm)：120 A
不同 Vge、Ic 時 Vce(on)（最大值）：2.2V @ 15V，30A
功率 - 最大值：395 W
開關能量：1.83mJ
輸入類型：標準
柵極電荷：211 nC
25°C 時 Td（開/關）值：-/331ns
測試條件：600V，30A，10 歐姆，15V
工作溫度：-55°C ~ 175°C（TJ）
安裝類型：通孔
封裝/外殼：TO-247-3
描述

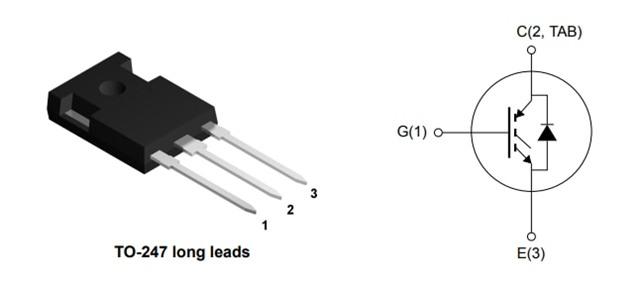

STGWA30IH160DF2 1600V IH2系列IGBT采用先進、專有的溝槽式柵極場終止型結構打造。在軟換向?qū)ê烷_關損耗上得到了性能優化。包含一個低正向電壓降的續流二極管。STGWA30IH160DF2專門設計用于讓任何諧振和軟開關應用的效率最大化。該器件采用TO-247長引線封裝。
STGWA30IH160DF2主要特點包括：
設計用于軟換向
最高結溫：TJ = 175°C
VCE(sat) = 1.77V（典型值，在IC = 30A時）
最少的拖尾電流
參數分布緊密
低熱阻
極低壓差、軟恢復合裝式二極管
正VCE(sat) 溫度系數
TO-247長引線封裝
STGWA30IH160DF2目標應用如下：
感應加熱
微波爐
共振轉換器
立即聯系明佳達電子，獲取STGWA30IH160DF2采購報價：
