MAX7365EWA70是一款由（Maxim）I2C接口外設主要用于微處理器與多達56個按鍵開關的管理?。MAX7365EWA70主要具備以下功能：減輕處理器負荷最多可監測56個按鍵FIFO可保存多達16個去抖按鍵事件FIFO級或可定義的時間周期結束時，產生硬件中斷延長電池壽命自動休眠和自動喚醒功…
MAX7365EWA70是一款由（Maxim）I2C接口外設主要用于微處理器與多達56個按鍵開關的管理?。
MAX7365EWA70主要具備以下功能：
減輕處理器負荷
最多可監測56個按鍵
FIFO可保存多達16個去抖按鍵事件
FIFO級或可定義的時間周期結束時，產生硬件中斷
延長電池壽命
自動休眠和自動喚醒功能，功耗降至最低
休眠電流低于1μA
節省電路板空間
小尺寸(2mm × 2mm)、25焊球WLP封裝
靈活設計
1.62V至3.6V供電范圍
專有的偽按鍵檢測和清除技術
用戶可配置1ms至31ms按鍵去抖時間
采用低EMI靜態矩陣式監測設計
5個額外的GPIO口
所有按鍵開關均可用作GPI
1Mbps、兼容于5.5V的2線串口
可選擇2線串行總線超時
概述

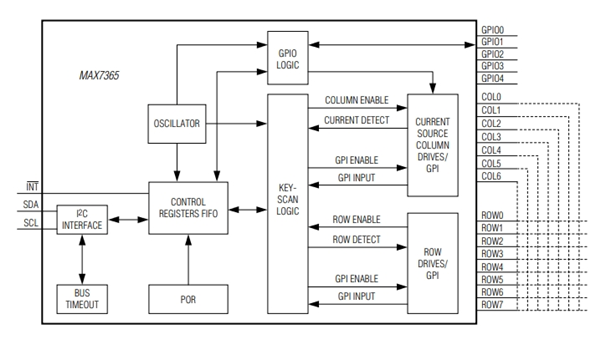

MAX7365EWA70 I2C接口外設為微處理器提供多達56個按鍵開關管理。
每次按下或釋放按鍵都會生成一個鍵值，簡化多鍵輸入方案設計。MAX7365EWA70采用靜態按鍵輸入監測，而不是動態掃描模式，以確保低EMI工作。MAX7365EWA70可采用金屬開關或高達5kΩ的阻性(碳)開關。
MAX7365EWA70具有自動休眠和自動喚醒功能，從而保持最低的器件功耗。經過一個可編程休眠周期后，自動休眠功能將器件置于低功耗狀態(典型值1μA)。發生按鍵操作事件時，自動喚醒功能配置器件從休眠狀態返回到正常工作模式。
按鍵控制器對按鍵操作進行去抖，并將按下、釋放事件保存在FIFO中(包括自動重復，如果使能)。中斷輸出(/INT)可配置成對按鍵事件或最大速率報警。
沒有使用的按鍵開關可以用作GPI。此外，MAX7365EWA70器件還有5個額外的通用輸入/輸出(GPIO)口。GPO可編程為推挽或漏極開路輸出，高、低邊輸出驅動器。設置為漏極開路輸出時，使能片上可選擇的100kΩ上拉/下拉電阻。
MAX7365EWA70器件采用小尺寸(2mm x 2mm)、25焊球晶片級封裝(WLP)，適合蜂窩電話、掌上電腦及其它便攜式消費類產品，工作在-40°C至+85°C擴展級溫度范圍。
應用領域
MAX7365EWA70廣泛應用于多種領域，包括：
蜂窩電話
手持式游戲機
筆記本電腦
PDA
便攜式消費類電子
關鍵參數
應用：手機，PDA
接口：I2C
電壓 - 供電：1.62V ~ 3.6V
封裝/外殼：25-WLP
立即咨詢明佳達電子（www.pptls.cn），獲取MAX7365EWA70產品專屬報價。
