MAX16972AGEB是一款汽車級高速USB保護器，具有3A的充電能力，支持Apple iPhone/iPad 和 USB 2.0 充電規范。MAX16972AGEB具備以下功能：擁有業界領先的RDS(ON)，最大程度降低總線壓降，有助于器件連接器上滿足USB電壓規范31mΩ(典型值)限流BUS開關，可驅動大電容負載支持汽…
MAX16972AGEB是一款汽車級高速USB保護器，具有3A的充電能力，支持Apple iPhone/iPad 和 USB 2.0 充電規范。
MAX16972AGEB具備以下功能：
擁有業界領先的RDS(ON)，最大程度降低總線壓降，有助于器件連接器上滿足USB電壓規范
31mΩ(典型值)限流BUS開關，可驅動大電容負載
支持汽車應用環境的可靠過壓和ESD保護，節省外部保護元件
HVBUS輸出提供對電池短路和對地短路保護
HVD+和HVD-輸出提供對電池短路和對HVBUS短路保護
兩路4.0Ω (典型值) RON USB 2.0數據開關
集成過流和短路自動重試功能
高ESD保護(HVD+、HVD-、HVBUS)
±15kV人體模式
±15kV IEC 61000-4-2氣隙放電
±8kV IEC 61000-4-2接觸放電
20ms故障屏蔽超時周期
通過智能狀態機實現充電模式自動轉換，支持設備無縫集成
集成Apple iPhone 1.0A專用充電模式
集成Apple iPad 2.1A專用充電模式
USB-IF BC1.2充電下行端口(CDP)和專用充電接口(DCP)模式
中國通信行業標準YD/T 1591-209
支持USB OTG
AEC-Q100認證
產品詳情
MAX16972AGEB能夠為內部低壓USB數據線和USB電源線提供極高的ESD保護和短路保護，理想用于車載無線電、導航、互聯產品以及USB集線器等應用。MAX16972AGEB器件支持高速USB (480Mbps)和全速USB (12Mbps)操作。此外，MAX16972AGEB還集成為消費電子設備快速充電的電路，支持Apple方法或高速USB主機充電器端口檢測協議，支持USB OTG。
短路保護功能包括：HVBUS、HVD+和HVD-輸出的對電池短路保護，以及HVD+和HVD-輸出的對HVBUS短路保護。MAX16972AGEB允許短路到高達+18V的電池電壓。HVBUS輸出端的對地短路保護和過流保護可有效保護內部BUS電源，使其不受過流故障的影響。
MAX16972AGEB在所有輸出保護引腳(HVBUS、HVD+和HVD-)提供高ESD保護(±15kV氣隙放電和±8kV接觸放電)。

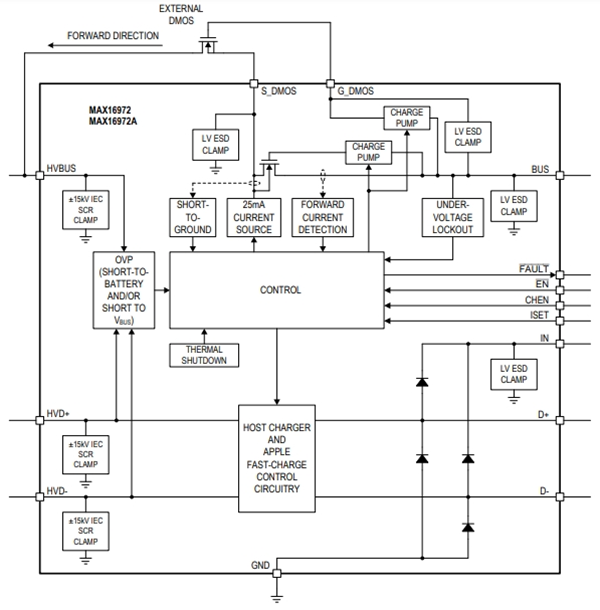

MAX16972AGEB具有兩路4.0Ω低導通電阻、高速USB開關和一路31mΩ低壓限流BUS開關，并集成外部高壓功率開關控制器。BUS開關可啟動不符合USB規范的大容性負載。MAX16972AGEB也具有使能輸入、故障指示輸出、集成Apple iPhone?/iPad?快充端接電阻，并集成主機充電器端口檢測電路，支持USB 2.0電池充電規范1.2版。
此外，MAX16972AGEB適用于汽車電子系統中的USB接口保護和充電管理，包括：
車載聯網
車載無線電與導航
遠程信息處理
USB集線器
立即行動，獲取MAX16972AGEB汽車級高速USB保護器專屬報價！
