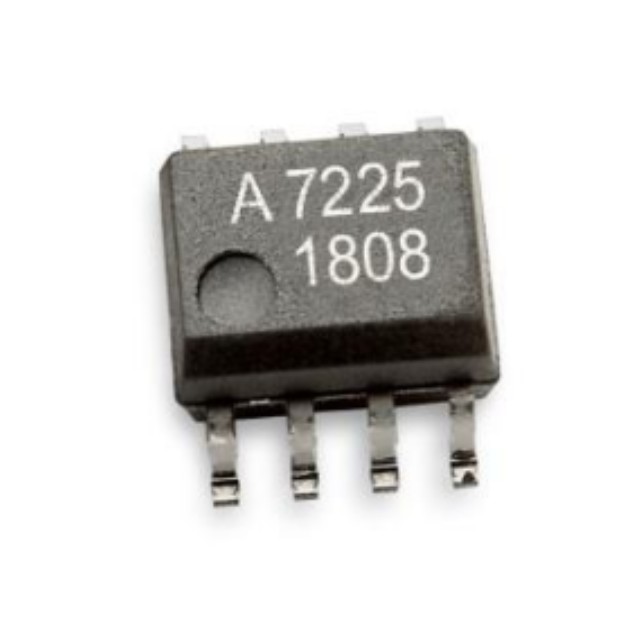

ACHS-7225-500E 產品是完全集成的基于霍爾效應的隔離式線性電流傳感器器件系列，設計用于工業、商業和通信系統中的交流或直流電流檢測。額定電流為 ±50A 的 ACHS-7225-500E 包含一個精確、低偏移的線性霍爾電路，該電路的銅傳導路徑位于芯片表面附近。流經銅傳導路徑的外加電流會產生磁場，霍爾集成電路會將磁場轉換為比例電壓。由于磁信號非常接近差分霍爾傳感器，因此器件的精度得到了優化。

特點

寬工作溫度：-40oC 至 +110oC

內部導體電阻 0.7 mΩ typ.

感應電流范圍 ±50A（參見左側零件編號表下的表腳注 a）

輸出靈敏度：26.4 mV/A

輸出電壓與交流或直流電流成正比

與電源電壓成比例輸出

單電源操作： 3.3V

低噪聲模擬信號路徑

使用新的 FILTER 引腳設置器件帶寬：

典型帶寬為 0kHz，帶 1-nF 濾波電容

工廠微調，確保精度

輸出偏移電壓極其穩定

磁滯接近零

整個工作溫度范圍內的最大總輸出誤差為 ±5.5%

共模瞬態抗擾度 >25 kV/μs

小尺寸、扁平 SO-8 封裝

全球安全認證： UL/cUL；

隔離電壓：3 kVrms，1 分鐘

應用

電動自行車

食品加工機

低功耗逆變器電流檢測

電機相位和軌道電流檢測
