用于隔離+7V或+5V輸出配置的評估套件MAX17681A

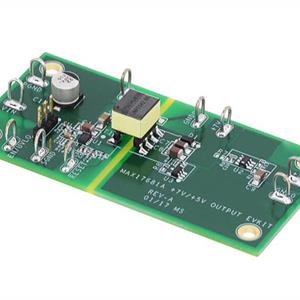

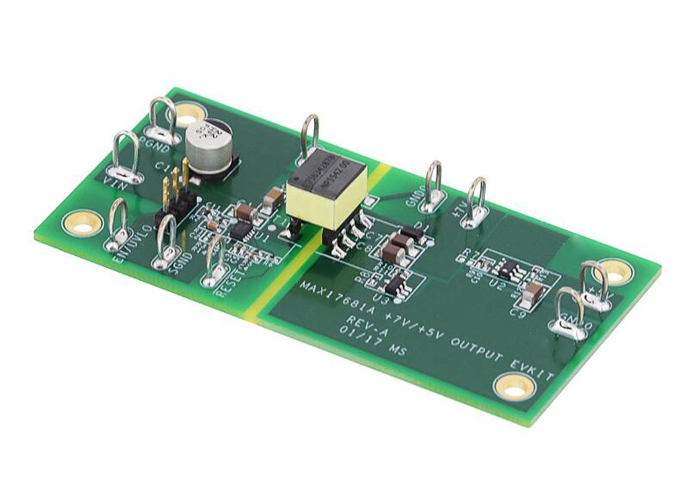

MAX17681AEVKITD是一款裝配完成且經過測試的電路板，用于演示MAX17681A高效、隔離降壓DC-DC轉換器的性能。該評估套件可在17V至36V的寬輸入電壓范圍內工作，并使用原邊反饋調節輸出電壓。MAX17681AEVKITD評估套件有兩種輸出配置。在第一種配置中，輸出在200mA時編程為+7V，輸出電壓調節率為±8%。第二種配置使用后置穩壓器(MAX17651)，在100mA電流時產生+5V，調節率至少為±3%。

該評估套件已安裝采用10引腳(3mm x 2mm) TDFN封裝的MAX17681A和采用6引腳TSOT封裝的MAX17651。

產品型號：

MAX17681AEVKITD

關鍵特性：

輸入電壓范圍：17V至36V

+7V、200mA或+5V、100mA連續電流

EN/UVLO輸入

200kHz開關頻率

過流保護

無光耦合器

提供高達1.4W的輸出功率

過溫保護

經過驗證的PCB布局

提供強大的原邊和副邊輸出短路保護

應用：

浮地電源發生器

隔離現場總線接口

醫療設備隔離電源

PLC I/O模塊

智能電表
