用于評估 MAX17671 5V降壓型轉換器和3.3V線性調節器輸出電壓評估板

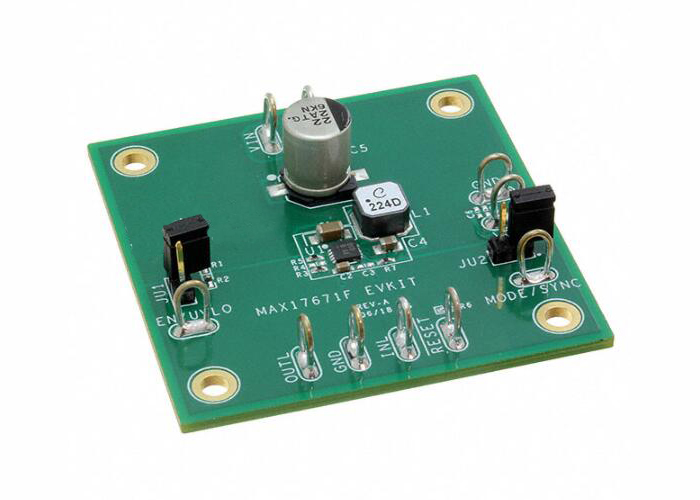

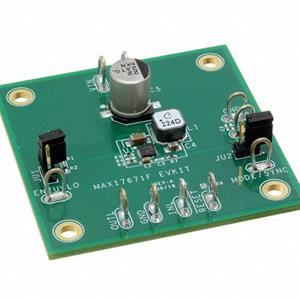

MAX17671FEVKIT評估板(EV kit)為完全裝配并經過測試的電路板，演示MAX17671F雙路輸出調節器的性能，器件集成高效、高壓、固定輸出電壓、同步降壓型DC-DC轉換器和高PSRR、低噪聲、固定輸出線性調節器。

MAX17671FEVKIT評估板專為高效方案而設計，產生5V降壓型轉換器輸出電壓和固定3.3V線性調節器輸出電壓，負載電流分別高達150mA和50mA。線性調節器輸出帶有負載時，降壓型轉換器輸出電流減小ILDO，其中ILDO為線性調節器輸出的負載電流。評估板在空載條件下的耗流僅為70μA。降壓型轉換器設置為200kHz開關頻率，使用提供的器件時峰值效率為90%。雙路輸出器件使用簡單，易于配置，只需最少的外部元件。評估板具有可調節輸入欠壓鎖定、低電平有效RESET開漏信號、滯回峰值限流保護，以及外部頻率同步。

產品型號：

MAX17671FEVKIT

產品特點：

降壓型轉換器的輸入電壓范圍為6.5V至60V

降壓型轉換器的輸出電壓為5V，連續負載電流高達150mA

線性調節器的輸出電壓為3.3V，連續負載電流高達50mA

降壓型轉換器的峰值效率為90%

70μA空載電流

200kHz開關頻率

內部軟啟動

EN/UVLO輸入，電阻設置UVLO門限

MODE/SYNC引腳選擇PWM或PFM模式

低電平有效RESET開漏輸出監測雙路輸出

外部頻率同步

過流和過熱保護

經過驗證的PCB布局

完全裝配并經過測試

典型應用：

電池供電設備

高壓線性調節器替代

HVAC與樓宇控制

工業傳感器和過程控制
