概述：LTC6373SDFM是一款精密儀表放大器，具有全差分輸出。 這些輸出包括緊密匹配的內部電阻器網絡，可實現出色的CMRR、失調電壓、增益誤差、增益漂移和增益非線性度。用戶可以通過3位并行接口（A2至A0）輕松將增益設置到七個可用設置中的一個。第8個狀態將該器件置于關斷…
概述：
LTC6373SDFM是一款精密儀表放大器，具有全差分輸出。 這些輸出包括緊密匹配的內部電阻器網絡，可實現出色的CMRR、失調電壓、增益誤差、增益漂移和增益非線性度。用戶可以通過3位并行接口（A2至A0）輕松將增益設置到七個可用設置中的一個。第8個狀態將該器件置于關斷狀態，從而將電流消耗降至220μA。與傳統電壓反饋放大器不同，LTC6373在其所有增益設置中可保持幾乎相同的帶寬。

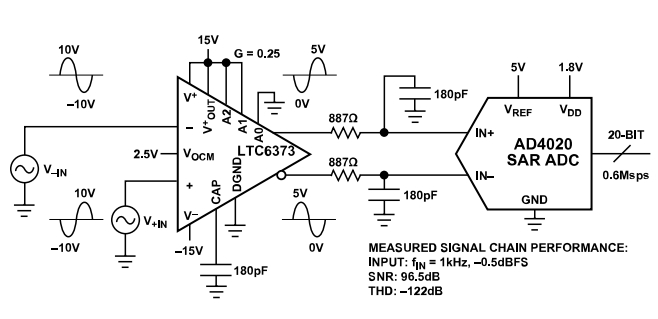

LTC6373儀表放大器具有全差分輸出，可驅動高性能、差分輸入ADC。輸出共模電壓可通過VOCM引腳獨立調節。LTC6373具有高阻抗輸入、直流精度、低噪聲、低失真和高速差分ADC驅動器等特性，因此非常適合用于優化數據采集系統。
特性：
可編程增益引腳：
G = 0.25， 0.5， 1， 2， 4， 8， 16 V / V + 關斷
全差分輸出
增益誤差：0.015%（最大值）
增益誤差漂移：1ppm / °C（最大值）
CMRR：103 dB（最小值），(G = 16)
輸入偏置電流：25 pA（最大值）
輸入失調電壓：92 μV（最大值），G = 16
輸入失調電壓漂移：1.7 μV / °C（最大值），G = 16
–3 dB 帶寬：4 MHz，G = 16
輸入噪聲密度：8 nV /√Hz，G = 16
壓擺率：12 V /μs，G = 16
可調共模輸出電壓
靜態電源電流：4.4 mA
電源電壓范圍：±4.5 V ~ ±18 V
額定溫度范圍為 –40 °C ~ 125 °C
小型 12 引腳 4mm × 4mm DFN (LFCSP) 封裝
應用：
數據采集系統
生物醫療儀器儀表
測試與測量設備
差分ADC驅動器
單端-差分轉換
多路復用應用
