LTM4613IV是一款完整、超低噪聲、8A 開關模式 DC/DC 電源。封裝中內置了開關控制器、功率 FET、電感器和所有的支持元件。
產品描述：
LTM4613IV是一款完整、超低噪聲、8A 開關模式 DC/DC 電源。封裝中內置了開關控制器、功率 FET、電感器和所有的支持元件。LTM4613 的工作輸入電壓范圍為 5V 至 36V，可支持一個 3.3V 至 15V 的輸出電壓范圍 (由單個外部電阻器來設定)。僅需采用大容量的輸入和輸出電容器便可完成設計。
由于采用了高開關頻率和一種自適應接通時間電流模式架構，因而實現了針對電壓和負載變化的快速瞬態響應，且并未犧牲穩定性。
內置的輸入濾波器和噪聲抵消電路實現了低噪聲耦合，從而有效地降低了電磁干擾 (EMI)，見圖 7。此外，還可以使該 DC/DC μModule? 穩壓器與一個外部時鐘相同步，以減少無用的頻率諧波，并允許執行多相 (PolyPhase?) 操作，用于提供高負載電流。

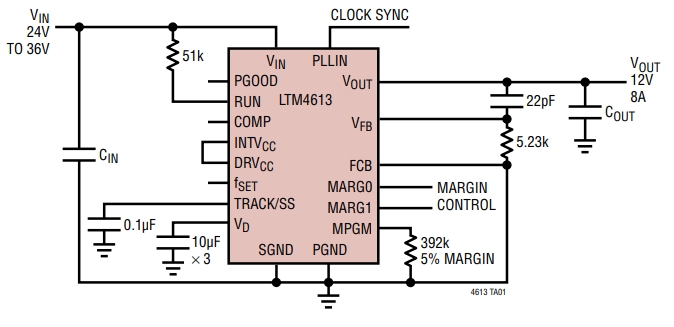

LTM4613IV的電路圖：
特性：
完整的低 EMI 開關模式電源
符合 EN55022 Class B 規格
寬輸入電壓范圍：5V 至 36V
8A 輸出電流
3.3V 至 15V 輸出電壓范圍
低輸入和輸出參考噪聲
輸出電壓跟蹤和裕度調節
PLL 頻率同步
2% 的最大總 DC 誤差
具裕度調節能力的電源良好跟蹤
過流折返保護
并聯 / 均流
超快瞬態響應
電流模式控制
可編程軟件起動
輸出過壓保護
–55°C 至 125oC 工作溫度范圍 (LTM4613MPV、LTM4613MPY)
15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封裝
符合 SnPb (BGA) 或 RoHS (LGA 和 BGA) 標準的涂層
應用：
電信和網絡設備
工業和航空電子設備
RF 系統
