產品說明：
AMC3306M25QDWERQ1精密Δ-Σ調制器優化用于基于分流的電流測量。該器件具有完全集成的隔離式直流/直流轉換器，該轉換器支持從器件低側用單電源運行。增強型電容隔離柵通過VDE V 0884-11和UL1577標準認證。此隔離屏障將系統中以不同共模電壓等級運行的各部件隔離開來，保護較低電壓部件免受損壞。

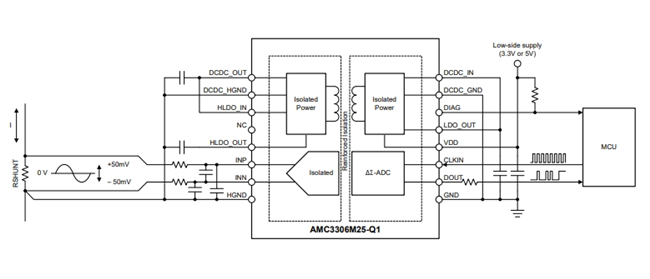

AMC3306M25QDWERQ1的輸入經過優化，直接連接分流電阻或其他低壓電平信號源。集成的隔離式直流/直流轉換器支持無限制的分流放置，與任何通常用來為隔離式調制器供電的高側電源無關。該特性使得該器件成為空間受限應用的獨特解決方案。
應用：
? 基于分流器的緊湊型隔離式電流檢測，用于：
– HEV/EV 車載充電器 (OBC)
– HEV/EV 直流/直流轉換器
– HEV/EV 牽引逆變器
– HEV/EV 電池管理系統 (BMS)
特性：
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 單電源運行（3.3V 或 5V），具有集成直流/直流轉換器
? 輸入電壓范圍 (±250mV) 經過優化，適合使用分流電阻器測量電流
? 低直流誤差：
– 失調電壓誤差：±50μV（最大值）
– 失調電壓溫漂：±1μV/°C（最大值）
– 增益誤差：±0.2%（最大值）
– 增益漂移：±35ppm/°C（最大值）
? 高 CMTI：75kV/μs（最小值）
? 系統級診斷功能
? 低 EMI：符合 CISPR-11 和 CISPR-25 標準
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的6000VPK 增強型隔離
– 4250VRMS 隔離，符合 UL1577 標準且持續時長為 1 分鐘
