TMS320C6748EZWT4定點和浮點DSP是一款基于C674x DSP內核的低功耗應用處理器。該DSP與其他TMS320C6000?平臺DSP相比，功耗要小很多。憑借這款器件，原始設備制造商 (OEM) 和原始設計制造商 (ODM) 能夠快速將產品推向市場。C6748器件充分利用全集成混合處理器解決方案的靈活性，穩健操作系統、豐富用戶接口和高處理器性能的器件。

產品：TMS320C6748EZWT4

核心：C674x

類型：定點/浮點 DSP

時鐘頻率：456MHz

封裝：NFBGA-361

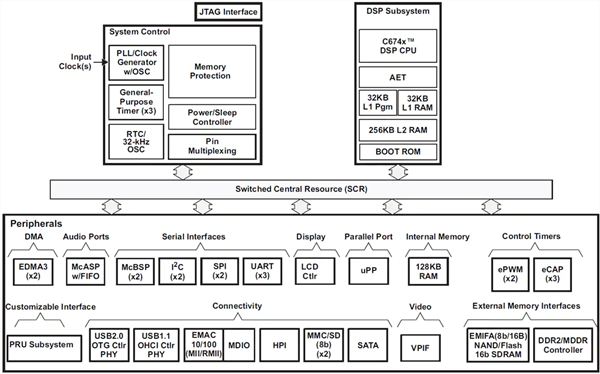

功能框圖：

特性：

375和456MHz C674x定點和浮點VLIW DSP

C674x指令集特性

C67x+和C64x+ISA的超集

高達3648 MIPS和2746 MFLOPS

可按字節尋址 (8、16、32和64位數據）

8位溢出保護

位域提取、設定、清空

正?；柡?、位計數

緊湊的16位指令

C674x兩級緩沖內存架構

32KB L1P程序RAM/緩存

32KB L1D數據RAM/緩存

256KB L2統一映射RAM/緩存

靈活的RAM/緩存分區（L1和L2）

增強型直接內存訪問控制器3 (EDMA3)

TMS320C674x浮點VLIW DSP內核

具備非對齊支持的負載存儲架構

64個通用寄存器（32位）

6個ALU（32和40位）功能單元

2個乘法功能單元

指令壓縮減少代碼尺寸

所有指令所需條件

取模循環運算的硬件支持

受保護模式運行

對于錯誤檢測和程序重定向的額外支持

軟件支持

TI DSP BIOS

芯片支持庫和DSP庫

128KB RAM共享內存

1.8V或3.3V LVCMOS I/O（USB和DDR2接口除外）

兩個外部存儲器接口

EMIFA

DDR2/移動DDR內存控制器

三個可配置的16550型UART模塊

LCD控制器

兩個串行外設接口 (SPI)，每個接口都有多個芯片選擇

2個多媒體卡 (MMC)/安全數字 (SD) 卡接口，具有安全數據I/O (SDIO) 接口

兩個主/從內部集成電路 (I2C Bus?)

一個主機端口接口 (HPI)，通過16位寬的多路復用地址和數據總線實現高帶寬

可編程實時單元子系統 (PRUSS)

USB 1.1 OHCI（主機），集成PHY (USB1)

USB 2.0 OTG端口，帶集成PHY (USB0)

一個多通道音頻串行端口 (McASP)

兩個多通道緩沖式串行端口（McBSP）

10/100Mbps以太網MAC (EMAC)

視頻端口接口 (VPIF)

通用并行端口 (uPP)

串行ATA (SATA) 控制器

實時時鐘 (RTC)，帶32kHz振蕩器和獨立電源軌

三個64位通用定時器（每個可配置為兩個32位定時器）

一個64位通用看門狗定時器（可配置為兩個32位通用定時器）

兩個增強型高分辨率脈寬調制器 (eHRPWM)

三個32位增強型捕獲 (eCAP) 模塊

封裝

361焊球無鉛塑料球柵陣列 (PBGA) [ZCE后綴]，0.65mm球間距

361焊球無鉛PBGA [ZWT后綴]，0.80mm球間距

商業級、擴展級或工業級溫度

應用：

驗鈔

生物身份識別

機器視覺（低端）
