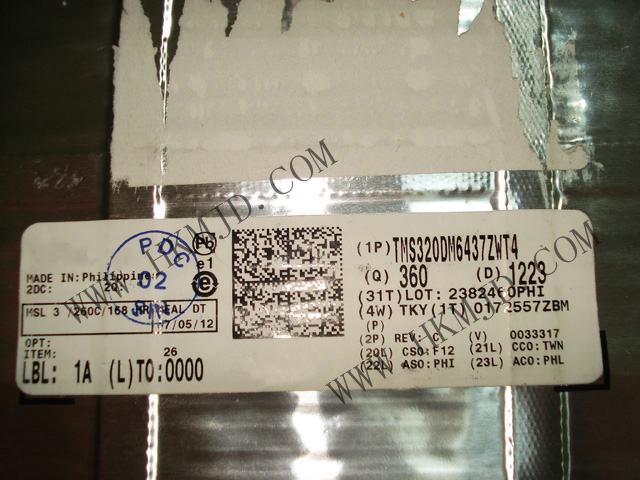

TMS320DM6437ZWT4器件是 TI 專門為高性能、低成本視頻應用開發的、主頻400MHz的、32位定點DSP (DaVinci(TM)) 技術的處理器。

TMS320DM6437ZWT4的規格：

核心：C64x

類型：定點

接口：HPI，I2C，McASP，McBSP，PCI，UART，10/100 以太網 MAC

時鐘速率：400MHz

非易失性存儲器：ROM（64kB）

片載 RAM：240kB

電壓 - I/O：1.8V，3.3V

電壓 - 內核：1.05V，1.20V

工作溫度：0°C ~ 90°C（TJ）

安裝類型：表面貼裝型

封裝/外殼：361-LFBGA

供應商器件封裝：361-NFBGA（16x16）

TMS320DM6437具有下列特點：

采用TI第3代超長指令集結構(VelociTI.3)的TMS320C64x+ DSP內核，主頻可達600MHz，支持8個8位或4個16位并行MAC運算，峰值處理能力高達4800MIPS，可實時處理8路CIF或3路D1格式的H.264編碼算法。

采用2級Cache存儲器體系結構，片上有32K字節RAM/Cache可配置的1級程序存儲器L1P，48K字節RAM + 32K字節RAM/Cache可配置的1級數據存儲器L1D，和128K字節RAM/Cache可配置的2級程序/數據存儲器L2，存儲器體系結構更靈活、合理，有利于提高圖像處理代碼/數據的吞吐率。

片上具有64通道增強型DMA控制器EDMA3，其支持復雜的數據類型的傳輸，有利于圖像數據的高效傳輸和格式變換。

豐富的外部存儲器接口：一個專用的32位、200MHz、256M字節尋址空間的DDR2存儲器接口用于接口高速、大容量的DDR2存儲器，以存儲代碼和數據;一個8位、64M字節尋址空間的異步存儲器接口用于接口8位Nor Flash或Nand Flash，以存儲固化代碼。

豐富的片上外設：一個專用的單通道視頻輸入接口，既可以方便地與各種數字視頻輸入標準接口，還具有常用的視頻預處理功能;一個專用的單通道視頻輸出接口，既可以提供多種模擬視頻輸出標準，還可以提供各種數字視頻輸出標準接口，并且在視頻輸出之前，還支持多個視頻窗口管理及在視頻畫面上疊加文本數據;一個多通道音頻串口，可無縫接口音頻Codec器件，實現模擬視頻信號的輸入/輸出;一個I2C總線，可無縫接口視頻解碼器/編碼器和音頻Codec的控制口，方便實現音/視頻編解碼器的控制;32位PCI總線，方便與PC機接口，實現多板并行工作。10/100M以太網MAC，方便實現嵌入式視頻網絡化要求;16位HPI接口，方便實現主/從結構的雙處理器視頻處理系統。

由上可知，DM6437是非常適合于作為單通道視頻處理系統的主處理器。為了使DM6437適用于多通道視頻監控系統，需要將多個視頻通道的數據復合后，再通過DM6437片上視頻輸入接口輸入。
