TMS320VC5407PGE數字信號處理器基于先進的改進型哈佛架構，具有一個程序存儲器總線和三個數據存儲器公交車。這些處理器提供具有高度并行性的算術邏輯單元（ALU），特定于應用的硬件邏輯，片上存儲器以及額外的片上外設。這些DSP的操作靈活性和速度的基礎是高度專業化的指令集。

獨立的程序和數據空間允許同時訪問程序指令和數據，提供高度的并行性?？梢栽趩蝹€(gè)周期中執行兩個讀操作和一個寫操作。具有并行存儲和特定于應用程序的指令的指令可以充分利用該架構。此外，數據可以在數據和程序空間之間傳輸。這種并行性支持一組強大的算術，邏輯和位操作操作，這些操作都可以在一個機器周期中執行。這些DSP還包括管理中斷，重復操作和函數調用的控制機制。

產品：TMS320VC5407PGE

核心：C54x

時鐘頻率：120MHz

封裝：LQFP-144

特性：

具有三個獨立的16位數據存儲器總線和一個程序存儲器總線的高級多總線架構

40位算術邏輯單元（ALU）包括一個40位桶形移位器和兩個獨立的40位累加器

17-×17位并行乘法器耦合到一個40位專用加法器，用于非流水線單周期乘法/累積（MAC）操作

比較，選擇和存儲單元（CSSU）以進行維特比算子的添加/比較選擇

指數編碼器以計算40的指數值單周期位累加器值

具有8個輔助寄存器和2個輔助寄存器算術單元（ARAU）的兩個地址發生器

具有總線保持器功能的數據總線

8M×16位最大可尋址外部程序空間的擴展尋址模式

片上ROM

128K×16位（5407）配置程序存儲器

64K×16位（5404）配置為程序內存

片上RAM

40K×16位（5407）由5個8K×16位片上雙通道模塊組成程序/數據RAM

16K x 16位（5404）由兩塊8K×16位片上雙路訪問程序/數據RAM組成

增強型外部并行接口（XIO2）

程序代碼的單指令重復和塊重復操作

塊存儲器移動指令，實現更好的程序和數據管理

使用32位長字操作數的指令

具有兩個或三個操作數讀取的指令

具有并行存儲和并行加載的算術指令

條件存儲指令

快速?gòu)闹袛喾祷?/span>

片上外設

軟件可編程等待狀態發生器和可編程存儲區切換

帶外部時鐘源的片上可編程鎖相環（PLL）時鐘發生器

兩個16位定時器

六通道直接內存訪問（DMA）控制器

三個多通道緩沖串行端口（McBSP）

8/16位增強型并行主機端口接口（HPI8 /16）

< li>帶集成波特率發生器的通用異步接收器/發送器（UART）

具有掉電模式的IDLE1，IDLE2和IDLE3指令的功耗控制

CLKOUT關閉控制以禁用CLKOUT

基于片上掃描的仿真邏輯，IEEE Std 1149.1 （JTAG）邊界掃描邏輯

144引腳球柵陣列（BGA）（GGU后綴）

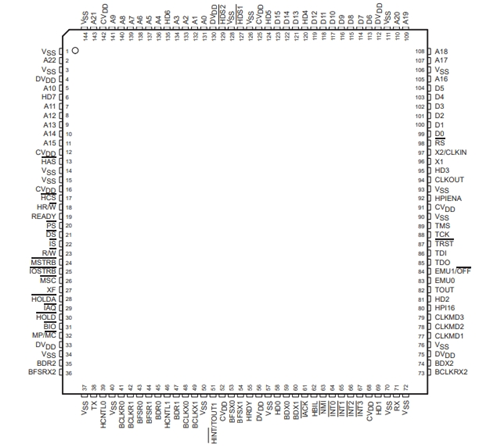

144引腳薄型四方扁平封裝（LQFP） （PGE后綴）

8.33-ns單周期定點指令執行時間（120 MIPS）

3.3-VI /O電源電壓

1.5- V核電源電壓
