說明：
MP8770CGQ 是一款集成內部功率 MOSFET 的全集成高頻同步整流降壓開關轉換器。MP8770C 提供了非常緊湊的解決方案，在寬輸入范圍內可實現 8A 的連續輸出電流，具有極好的負載和線性調整率。
MP8770C 在輸出電流負載范圍內采用同步模式工作以達到高效率。恒定導通時間（COT）控制方案為其提供了快速瞬態響應、簡單的環路設計和非常嚴格的輸出調節功能。

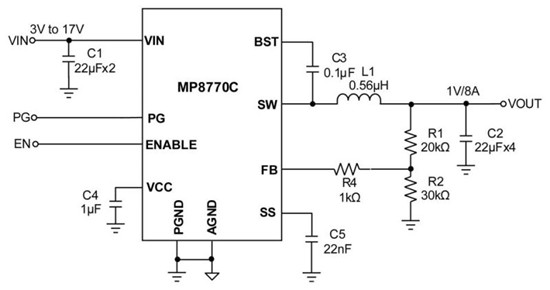

MP8770CGQ電路圖：
特點：
寬工作輸入電壓范圍：3V 至 17V
輸出電流8A：
22mΩ/10mΩ 低導通阻抗內部功率 MOSFET
100μA 靜態電流
輸出電壓可調節低至 0.6V
高效同步工作模式
預偏置上電
700kHz 固定開關頻率
強制 PWM 工作模式
外部可編程軟啟動時間
供電時序使能（EN）和電源正常輸出指示
過流保護（OCP）和打嗝保護模式
過溫關斷保護
采用 QFN-16（3mmx3mm）封裝
應用：
安全攝像頭
便攜式設備
數字機頂盒
平板電視和顯示器
一般應用
xDSL設備
