最新資訊產品說明：F2915是一款高可靠性、低插入損耗、50Ω SP5T吸收式RF開關，設計用于各種無線和其它RF應用。該器件覆蓋50 MHz至8000 MHz的寬頻率范圍。除了提供低插入損耗，F(xiàn)2915還提供出色的線性度和隔離性能，同時為未使用的RF端口提供50ω端接電阻。F2915還包括正在申請專利…
產品說明：
F2915是一款高可靠性、低插入損耗、50Ω SP5T吸收式RF開關，設計用于各種無線和其它RF應用。該器件覆蓋50 MHz至8000 MHz的寬頻率范圍。除了提供低插入損耗，F(xiàn)2915還提供出色的線性度和隔離性能，同時為未使用的RF端口提供50ω端接電阻。F2915還包括正在申請專利的恒定阻抗(Kz)功能。Kz提高了熱切換耐用性，最大限度地降低了VCO的LO牽引，并降低了配電網絡中的相位和幅度變化。它也非常適合在兩個或多個放大器之間進行動態切換/選擇，同時避免損壞pa和ADC等上游/下游敏感器件。
F2915采用單個正電源電壓，支持三個使用3.3 V或1.8 V控制邏輯的邏輯控制引腳。將負電壓連接到引腳20會禁用內部負電壓發生器，成為負電源。
F2915NBGK8——特性
五個對稱寬帶吸收式RF端口
恒定阻抗，Kz，特性
高性能射頻
2700 MHz時的隔離為50 dB
2700 MHz時的插入損耗為1.2 dB
高連續射頻連續波功率處理
所選RF路徑:33dBm
端接RF路徑:27dBm
高線性度:
114 dBm的IIP2
60 dBm的IIP3
2.7 V至5.50 V單電源電壓
外部負電源選項
3.3 V和1.8 V兼容控制邏輯
工作溫度為-40 °C to +105 °C
4 mm x 4 mm 24-pin QFN封裝

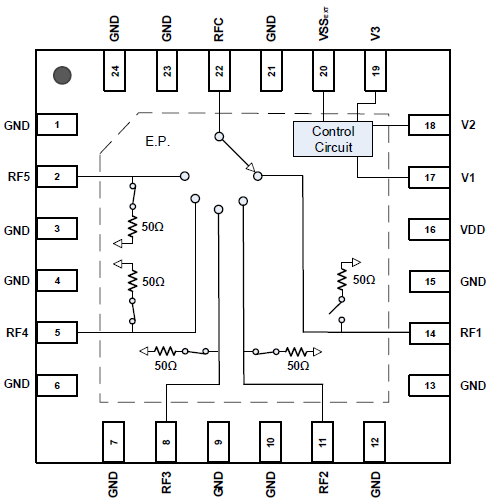

F2915NBGK8（引腳圖）
應用
2G、3G、4G基站
便攜式無線設備
中繼器和E911系統
數字預失真
點對點基礎設施
公共安全基礎設施
軍事系統、JTRS無線電
電纜基礎設施
測試/ ATE設備
