SI5330L-B00229-GM是一款由（Skyworks Solutions）生產的時鐘緩沖器芯片。其主要功能是進行時鐘信號的分配和緩沖，支持單端輸入和LVDS（低壓差分信號）輸出，適用于需要高精度時鐘分配的應用場景?。
規格參數
產品型號：SI5330L-B00229-GM
類型：扇出緩沖器（分配），變換器
電路數：1
比率 - 輸入:輸出：1：4
差分 - 輸入:輸出：無/是
輸入：CMOS，HSTL，LVTTL，SSTL
輸出：LVDS
頻率 - 最大值：350 MHz
電壓 - 供電：1.71V ~ 3.63V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
器件封裝：24-QFN（4x4）
SI5330L-B00229-GM典型應用包括高速時鐘分配、以太網交換機和路由器、SONET/SDH、光纖通道和電信線路卡。
描述

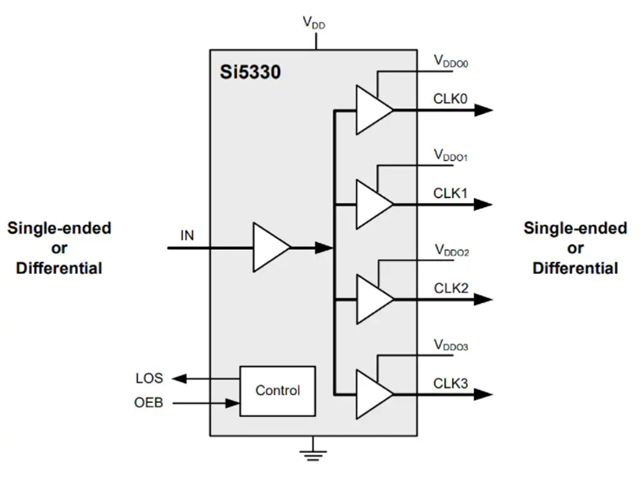

SI5330L-B00229-GM時鐘緩沖器/電平轉換器是一種低抖動、低偏斜扇出緩沖器，專為高性能PCB時鐘分配應用而設計。SI5330L-B00229-GM緩沖器和轉換器支持單端或差分輸入時鐘信號。該器件從單個輸入時鐘產生四個差分/八個單端低抖動輸出時鐘，用作時鐘電平轉換器。
此外，SI5330L-B00229-GM的輸出驅動電壓為1.5、1.8V、2.5V或3.3V，并且獨立于1.8V、2.5V或3.3V的核心電源。此緩沖器/轉換器功耗低，僅消耗10mA典型核心電流，并具有150fs RMS的附加抖動和100ps的輸出偏移。
支持單端/差分輸入時鐘信號
生成四個差分（LVPECL、LVDS、HCSL）或八個單端（CMOS、SSTL、HSTL）輸出
提供信號電平轉換：
差分到單端
單端到差分
差分到差分
單端到單端
寬頻率范圍：
LVPECL和LVDS：5MHz至710MHz
HCSL：5MHz至250MHz
SSTL和HSTL：5MHz至350MHz
CMOS：5MHz至200MHz
150fs RMS典型附加抖動
100ps輸出-輸出偏移：
2.5ns典型傳播延遲
1.8V、2.5V或3.3V單芯電源，具有優異的PSRR
獨立于核心電源的1.5V、1.8V、2.5V或3.3V輸出驅動電源電壓
信號丟失 (LOS) 指示器允許監控系統時鐘
輸出使能 (OEB) 引腳允許對輸出時鐘進行無故障控制
低功耗：10mA典型核心電流
工業溫度范圍
4mm × 4mm QFN-24封裝
SI5330L-B00229-GM應用
高速時鐘分配
以太網交換機和路由器
SONET/SDH
PCI express 2.0/3.0
光纖通道
MSAN/DSLAM/PON
電信線路卡
