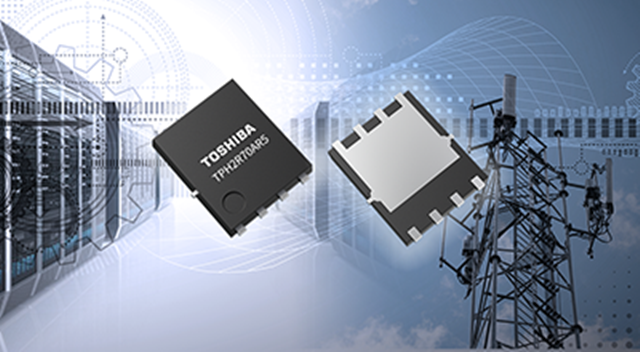

東芝電子元件及存儲裝置株式會社(“東芝”)近日宣布,推出采用東芝最新一代工藝U-MOS11-H制造的100V N溝道功率MOSFET“TPH2R70AR5”。該MOSFET主要面向開關電源等應用,適用于數據中心和通信基站使用的工業設備。產品于今日開始正式出貨。
100V U-MOS11-H系列優化了器件結構,進一步改善了U-MOSX-H系列的漏源導通電阻(RDS(ON))、總柵極電荷(Qg)以及這兩者(RDS(ON)×Qg)之間的平衡,從而降低了導通及開關損耗。
與U-MOSX-H系列產品TPH3R10AQM相比,TPH2R70AR5的RDS(ON)降低了約8%,Qg降低了37%,RDS(ON)×Qg改善了42%。此外,它還可通過應用壽命控制技術實現高速體二極管性能,從而降低反向恢復電荷(Qrr)并抑制尖峰電壓。與TPH3R10AQM相比新產品的Qrr改善約38%,RDS(ON)×Qrr改善約43%。這些業界領先的RDS(ON)×Qg和RDS(ON)×Qrr平衡特性可最大限度降低功耗,從而提高電源系統的效率和功率密度。新產品還采用SOP Advance (N)封裝,具有與行業標準高度兼容的貼裝特性。
東芝現在還提供以下兩款電路設計支持工具:可在短時間內驗證電路功能的G0 SPICE模型,以及可精確再現瞬態特性的高精度G2 SPICE模型。
未來東芝將繼續擴大其低損耗MOSFET的產品線,為實現更高效的電源以及降低設備功耗做出貢獻。
應用:
-數據中心和通信基站等工業設備的電源
-開關電源(高效率DC-DC轉換器等)
特性:
-低漏源導通電阻:RDS(ON)=2.7mΩ(最大值)(VGS=10V、ID=50A、Ta=25°C)
-低總柵極電荷:Qg=52nC(典型值)(VDD=50V、VGS=10V、ID=50A、Ta=25°C)
-低反向恢復電荷:Qrr=55nC(典型值)(IDR=50A、VGS=0V、–dIDR/dt=100A/μs、Ta=25°C)
如需了解有關新產品的更多信息,請訪問以下網址:https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/12v-300v-mosfets/detail.TPH2R70AR5.html
