產品說明

LSM6DSV32XTR 6軸慣性測量單元（IMU）是一款高性能、低功耗6軸小型IMU，具有3軸數字加速度計（32g）和3軸數字陀螺儀。 這些集成元器件提供最佳IMU傳感器，采用三通道架構，通過專用的配置、處理和濾波功能在3個獨立通道（用戶界面、OIS和EIS）上處理加速度數據和角速度數據。LSM6DSV32X利用嵌入式高級專用特性支持邊緣計算過程，例如用于可配置運動跟蹤的有限狀態機（FSM）和用于物聯網應用的可導出AI功能的情景感知機器學習內核（MLC）。

LSM6DSV32X支持自適應自配置（ASC）特性，支持FSM根據檢測到特定運動模式或MLC中配置的特定決策樹的輸出實時自動重新配置器件，無需主機處理器的任何干預。該器件嵌入Qvar（電荷變化檢測），用于用戶界面功能，如輕擊、雙擊、三擊、長按壓或L/R – R/L滑動。LSM6DSV32X還嵌入了一個模擬集線器，可連接到外部模擬輸入并將其轉換為數字信號進行處理。

特性

三溝道架構支持UI、EIS，以及OIS數據處理

低功耗的加速度計和陀螺儀帶來“常開”體驗

高達4.5 KB的智能FIFO

與Android兼容

±4/±8/±16/±32 g滿量程

±125/±250/±500/±1000/±2000/±4000 dps滿量程

SPI/I2C和MIPI I3C? v1.1串行接口，支持主處理器數據同步功能

輔助SPI，用于陀螺儀和加速度計的OIS數據輸出

可以通過輔助SPI、主接口 (SPI/I2C & MIPI I3C? v1.1) 配置OIS

主接口上配備了EIS專用通道，具有專用濾波功能

高級計步器，步伐偵測和步數計算

大幅運動檢測，傾斜度檢測

標準中斷：自由落體、喚醒、6D/4D方向檢測、單擊和雙擊

可編程有限狀態機，用于加速度計、陀螺儀，以及外部傳感器數據處理（960 Hz高速率）

機器學習內核（具有可輸出功能和濾波器），適用于AI應用

嵌入式自適應自配置 (ASC)

嵌入式Qvar（靜電傳感器）支持用戶界面操作（單擊、雙擊、三擊、長按、左/右 - 右/左滑動）

嵌入式模擬集線器，用于模數轉換和處理模擬輸入數據

內嵌低功耗傳感器融合算法

嵌入式溫度傳感器

模擬供電電壓：1.71 V至3.6 V

獨立IO供電（擴展電壓范圍：1.08 V至3.6 V）

功耗：在組合高性能模式下為0.65 mA

緊湊外形：2.5 mm x 3 mm x 0.83 mm

符合ECOPACK和RoHS標準

應用

運動跟蹤和手勢檢測、增強現實（AR）/虛擬現實（VR）/混合現實（MR）應用和元宇宙應用

可穿戴設備

室內導航

物聯網及聯網設備

智能手機和手持設備

相機應用的EIS和OIS

振動監測與補償

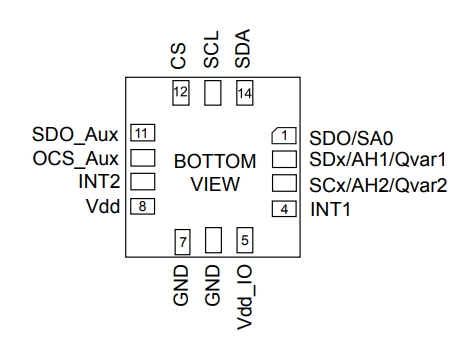

引腳圖
