最新資訊DAC39RF12ACK器件可用作非內插或內插 DAC，用于直接射頻采樣或復數基帶信號生成。單通道的最大輸入數據速率為 24GSPS，雙通道的最大輸入數據速率為 12GSPS。
概述
DAC39RF12和DAC39RFS12數模轉換器（DAC）提供具有16位分辨率的雙通道和單通道選項。DAC39RF12和DAC39RFS12可用作非內插或內插DAC，用于直接射頻采樣或復基帶信號生成。該器件為單個通道提供24GSPS的最大輸入數據速率，或?yàn)殡p通道提供12GSPS的最大輸入數據速率。
DAC39RF12和DAC39RFS12 DAC可在超過10GHz的載波頻率下生成高達12GHz、7.5GHz和6GHz的信號帶寬（8位、12位和16位輸入分辨率），從而支持對C帶至X帶進行直接采樣。
高采樣率、輸出頻率范圍、64位NCO頻率分辨率和任何具有相位相干性的跳頻也使得該器件能實現任意波形生成（AWG）和直接數字合成（DDS）。
符合JESD204B和JESD204C標準的串行接口具有16個接收器對，速率高達12.8Gbps。該接口符合JESD204B和JESD204C子類1標準，可通過使用SYSREF實現確定性延遲和多器件同步。
參數
分辨率：16 bit
采樣比：12 GS/s, 24 GS/s
通道數量：2 Channel
接口類型：SPI
最小工作溫度：- 40°C
最大工作溫度：+ 85°C
安裝風格：SMD/SMT

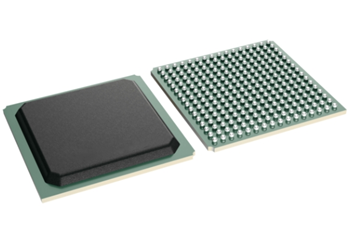

封裝 / 箱體：FCBGA-256
DNL - 微分非線性：2.2 LSB
特點：Fast Reconfiguration Interface
INL - 積分非線性：9 LSB
濕度敏感性：Yes
Pd-功率耗散：3.926 W
參考類型：External
參考電壓：900 mV
SFDR - 無雜散動態范圍：76 dBc
關閉：Shutdown
電源電壓-最大：1.89 V
電源電壓-最小：1.71 V
應用
? 衛星通信 (SATCOM)
? 相控陣天線系統
? 合成孔徑雷達 (SAR) 勵磁
? 無線通信測試儀
? 任意波形發生器 (AWG)
