Renesas電源模塊 —— RAA2100404GLG 5V、4A 降壓型 DC/DC 迷你模塊

來源：本站時間：2025-08-14瀏覽數：

RAA2100404GLG是（Renesas）推出的降壓型DC/DC迷你模塊，能夠提供高達4A的持續電流。該模塊在單個2.7V至5.5V輸入電源軌上運行。它集成了控制器、柵極驅動器、功率電感器和MOSFET。RAA2100404GLG優化用于空間受限的應用。主要特征4A完整電源集成控制器、柵極驅動器、MOSFE…

RAA2100404GLG是（Renesas）推出的降壓型DC/DC迷你模塊，能夠提供高達4A的持續電流。該模塊在單個2.7V至5.5V輸入電源軌上運行。它集成了控制器、柵極驅動器、功率電感器和MOSFET。RAA2100404GLG優化用于空間受限的應用。

主要特征

4A完整電源

集成控制器、柵極驅動器、MOSFET 和電感器

輸入電壓范圍：2.7V至5.5V

可調輸出電壓

在線路、負載和溫度范圍內低至0.6V且具有±1.5%精度

效率高達95%

默認2MHz電流模式控制運行

500kHz到4MHz電阻器可調

外部同步到4MHz

100%占空因數

專用使能引腳和電源良好標志

內部1ms軟啟動時間

軟停輸出放電

UVLO、OCP、負OCP、OVP和OTP

OCP/短路保護（SCP）打嗝模式

符合RoHS標準的緊湊型3mmx3mmx1.7mm雙扁平無引線（DFN）封裝

概述

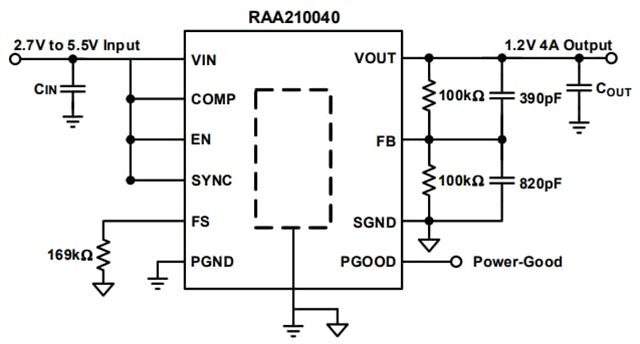

RAA2100404GLG電源模塊是一款緊湊、同步降壓、非隔離的完整電源，能夠提供高達 4A 的連續電流。通過在單個 2.7V 至 5.5V 輸入電源軌上工作，并集成控制器、柵極驅動器、功率電感器和 MOSFET，該RAA2100404GLG針對空間受限的應用進行了優化。

該RAA2100404GLG基于峰值電流模式控制方案，提供快速瞬態響應和出色的環路穩定性。輸出電壓可設置為低至 0.6V，設定點精度在線路、負載和溫度范圍內優于 1.5%。工作頻率默認設置為 2MHz;但是，它也可以通過外部電阻器在500kHz至4MHz之間設置。外部同步支持高達 4MHz 的外部時鐘信號。該RAA2100404GLG支持100%占空比作，以最大限度地降低開關損耗，并允許低于200mV的壓差。專用的使能引腳和電源良好標志可輕松進行系統電源軌排序。

RAA2100404GLG具有一系列保護功能，包括輸入欠壓鎖定（UVLO）、過流保護（OCP）、輸出過壓保護（OVP）和過溫保護（OTP），可確保在異常作條件下安全運行。

其應用領域包括：

電信，工業、光學和醫療設備

負載點轉換

MCU、MPU、DSP和FPGA
