最新資訊產品介紹：CDCE813R02TPWRQ1時鐘合成器和抖動清除器是一種模塊化的基于鎖相環 (PLL) 的、低成本、高性能可編程時鐘合成器。該器件可通過一個輸入頻率生成多達三輸出時鐘?？稍谙到y(tǒng)中使用集成的可配置PLL為最大230MHz的任何時鐘頻率編程每個輸出。CDCE813-Q1具有獨立的輸出…
產品介紹：
CDCE813R02TPWRQ1時鐘合成器和抖動清除器是一種模塊化的基于鎖相環 (PLL) 的、低成本、高性能可編程時鐘合成器。該器件可通過一個輸入頻率生成多達三輸出時鐘?？稍谙到y(tǒng)中使用集成的可配置PLL為最大230MHz的任何時鐘頻率編程每個輸出。CDCE813-Q1具有獨立的輸出電源引腳和VDDOUT，提供2.5V至3.3V。輸入接受外部晶體或LVCMOS時鐘信號。可以選擇的片上VCXO可將輸出頻率與外部控制信號同步。PLL支持SSC（擴頻時鐘），以獲得更好的電磁干擾 (EMI) 性能。
特性
符合汽車應用標準
具有符合AEC-Q100標準的下列特性：
器件溫度等級2：-40°C至105°C的環境運行溫度范圍
器件人體模型 (HBM) 靜電放電 (ESD) 分類等級H2
器件充電器件模型 (CDM) ESD分類等級C6
系統內可編程性和EEPROM
串行可編程易失性寄存器
非易失性EEPROM存儲客戶設置
靈活輸入定時概念
外部晶體：8MHz至32MHz
單端LVCMOS，最高160MHz
自由可選輸出頻率，最高230MHz
低噪音PLL核心
集成式PLL回路規律組件
低周期抖動（典型值50ps）
器件電源：1.8V（內核電壓）
CDCE813-Q1：3.3V和2.5V
靈活的時鐘驅動器
三個用戶可定義的控制輸入[S0/S1/S2]，例如SSC選擇、頻率切換、輸出啟動和斷電
為視頻、音頻、USB、IEEE1394、RFID、Bluetooth?、WLAN、以太網和GPS生成高精度時鐘
生成常見時鐘頻率，用于TI-DaVinci?、OMAP?、DSP
可編程SSC調制
可生成0-PPM時鐘
封裝在TSSOP中
便于PLL設計和編程的開發和編程套件 (TI Pro-Clock?)
應用
? 集群
? 音響主機
? 導航系統
? 高級輔助駕駛系統 (ADAS)

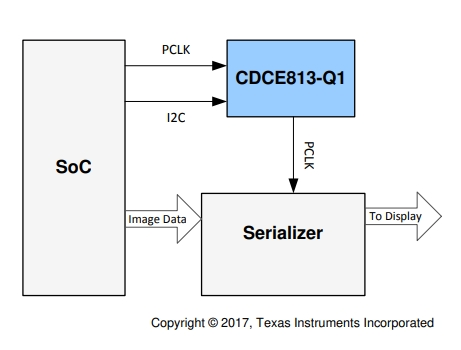

CDCE813-Q1 原理圖：
