【TI】TPS7A8500RGRR 低噪聲 (4.4 μVRMS)、低壓降 (LDO) 線性穩壓器

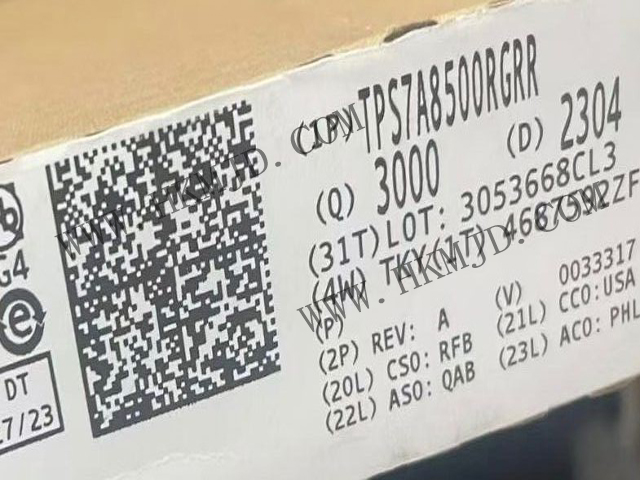

深圳市明佳達電子有限公司——長期供應TI TPS7A8500RGRR 高性能、低噪聲、低壓差線性穩壓器（LDO）

產品核心描述

TPS7A8500RGRR 是一款高性能、超低噪聲、大電流 LDO 穩壓器。它采用先進的制程和設計，在提供高達 5A 輸出電流的同時，實現了令人驚嘆的 4.4 μVRMS 超低輸出噪聲（10Hz 至 100kHz）和出色的電源紋波抑制比（PSRR）。

TPS7A8500RGRR 產品特性

極致低噪聲 (Ultra-Low Noise): 僅 4.4 μVRMS 的寬頻噪聲，顯著降低對高精度模擬電路（如 ADC, DAC, PLL, VCO, 傳感器）和射頻電路（如本振 LO）的干擾。這是 TPS7A8500RGRR 的核心競爭力。

高電流低壓差 (High Current & Low Dropout): 最大輸出電流達 5A，滿載時壓差電壓極低（典型值），有效提升電源轉換效率，尤其在輸入電壓接近輸出電壓時優勢明顯，延長電池供電設備續航。

優異 PSRR (High PSRR): 在寬頻率范圍內（如 1kHz 時 >70dB）提供卓越的電源紋波抑制能力，有效濾除來自上游開關電源或電池的噪聲和紋波，為負載提供“安靜”的電壓。

高精度與靈活性 (Accuracy & Flexibility): 輸出電壓精度高（±1% 典型值），可通過外部電阻在 0.8V 至 5.2V 范圍內靈活調節，滿足不同電路需求。

全面保護 (Comprehensive Protection): 集成過流保護（OCP）、過溫關斷（TSD）和使能（EN）控制功能，確保系統和器件自身安全可靠。

緊湊封裝 (Compact Package): 采用 20 引腳 VQFN (RGR) 封裝。

TPS7A8500RGRR 關鍵規格參數

輸入電壓范圍 (VIN): 3.0 V 至 17.0 V

輸出電壓范圍 (VOUT): 0.8 V 至 5.2 V (可調)

輸出電流 (IOUT): 高達 5 A (連續)

輸出噪聲 (Noise): 4.4 μVRMS (典型值, 10Hz 至 100kHz, VOUT = 5.0V)

壓差電壓 (Dropout Voltage): 極低

電源紋波抑制比 (PSRR): >70 dB (典型值, f = 1kHz, VOUT = 5.0V)

輸出電壓精度: ±1% (典型值)

工作結溫范圍 (TJ): -40°C 至 +125°C

封裝: 20 引腳 VQFN (3.5mm x 5.5mm - RGR)

TPS7A8500RGRR 典型應用領域

TPS7A8500RGRR 的超低噪聲和高性能特性使其成為以下精密電子系統的絕佳選擇：

數字負載：串行解串器、現場可編程門陣列 (FPGA) 和數字信號處理器 (DSP)

儀器儀表、醫療和音頻

高速模擬電路：

壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及低壓差分信令 (LVDS)

成像：互補金屬氧化物半導體 (CMOS) 傳感器和視頻專用集成電路 (ASIC)

測試和測量
