8T73S208B-01NLGI是（Renesas）推出的時鐘緩沖器芯片，采用 32-VFQFN 封裝，主要應用于時鐘信號的緩沖和分配。以下是其核心參數： ?
類型：扇出緩沖器（分配），除法器
電路數：1
比率 - 輸入:輸出：1：8
差分 - 輸入:輸出：是/是
輸入：CML，LVDS，LVPECL
輸出：LVPECL
頻率 - 最大值：1 GHz
電壓 - 供電：2.375V ~ 3.465V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：32-VFQFN
簡介

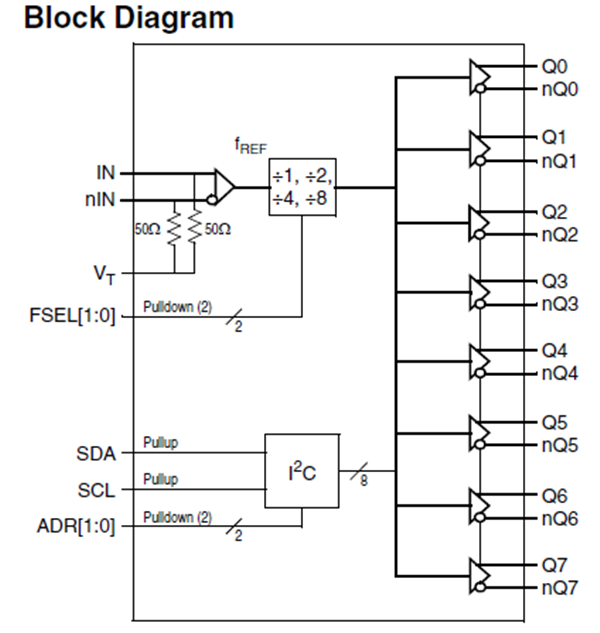

8T73S208B-01NLGI 是一款高性能差分 LVPECL 時鐘分頻器和扇出緩沖器。該器件設計用于高頻、低相位噪聲時鐘的分頻和信號扇出。8T73S208B-01NLGI 的特點是在 2.5V 和 3.3V 電源下工作。保證的輸出到輸出和零件到零件偏斜特性使得 8T73S208B-01NLGI 成為那些需要明確性能和可重復性的時鐘分配應用的理想選擇。
此外，8T73S208B-01NLGI集成的輸入端接電阻器使與基準源的接口變得容易，并減少了無源元件數量。每個輸出都可以在由I2C寄存器控制的高阻抗?fàn)顟B(tài)下單獨使能或禁用。上電時，所有輸出均被禁用。
主要特點
一個差分輸入?yún)⒖紩r鐘
差分對可以接受以下差分輸入電平:LVDS、LVPECL、CML
集成輸入端接電阻
8路LVPECL輸出
可選時鐘分頻為1、2、4和8
最大輸入時鐘頻率:1GHz
控制輸入的LVCMOS接口電平
通過I2C接口啟用/禁用獨立輸出
上電狀態:所有輸出禁用
輸出偏斜:60ps(最大值)
輸出上升/下降時間:350ps(最大值)
低加性相位抖動，均方根:182fs(典型值)
全2.5V和3.3V電源電壓
無鉛(RoHS 6) 32引腳VFQFN封裝
工作溫度環境為-40°C至85°C
應用場景
8T73S208B-01NLGI通過差分信號實現時鐘信號的緩沖與分配，主要包括：
高速通信系統?：如5G通信基站、數據中心的時鐘信號分配與同步。
工業控制?：PLC、自動化設備的時鐘緩沖管理。
視頻處理系統：高清顯示設備、視頻傳輸設備的時鐘信號分配與抗干擾處理。 ?
