MSP430F5528IRGCR是（TI）推出的超低功耗微控制器，屬于 MSP430F552x 系列，主要面向便攜式設備等對功耗要求嚴苛的應用場景。以下是其核心特性：

? 低電源電壓范圍：從 3.6V 低至 1.8V

? 超低功耗

– 激活模式 (AM)：

– 所有系統時鐘激活：

– 8MHz 時為 290μA/MHz、3.0V、閃存程序執行（典型值）

– 8MHz 時為 150μA/MHz、3.0V、RAM 程序執行（典型值）

– 待機模式 (LPM3)：

– 含晶體的實時時鐘 (RTC)、看門狗、電源監控器可用、完全 RAM 保持、快速喚醒：

– 2.2V 時為 1.9μA，3.0V 時為 2.1μA（典型值）

– 低功耗振蕩器 (VLO)、通用計數器、看門狗、電源監控器可用、完全 RAM 保持、快速喚醒：

– 3.0V 時為 1.4μA（典型值）

– 關閉模式 (LPM4)：

– 完全 RAM 保持、電源監視器可用、快速喚醒：

– 3.0V 時為 1.1μA（典型值）

– 關斷模式 (LPM4.5)：

– 3.0V 時為 0.18μA（典型值）

? 在 3.5μs（典型值）內從待機模式喚醒

? 16 位精簡指令集計算機 (RISC) 架構，擴展內存，高達 25MHz 的系統時鐘

? 靈活的電源管理系統

– 內置可編程的低壓降穩壓器 (LDO)

– 電源電壓監控、監視和臨時限電

? 統一時鐘系統

– 針對頻率穩定的鎖相環 (FLL) 控制環路

– 低功耗低頻內部時鐘源 (VLO)

– 低頻修整內部基準源 (REFO)

– 32kHz 手表晶振 (XT1)

– 高達 32MHz 的高頻晶振 (XT2)

? 具有 5 個捕捉/比較寄存器的 16 位定時器TA0，Timer_A

? 具有 3 個捕捉/比較寄存器的 16 位定時器TA1，Timer_A

? 具有 3 個捕捉/比較寄存器的 16 位定時器TA2，Timer_A

? 具有 7 個捕捉/比較影子寄存器的 16 位定時器TB0，Timer_B

? 2 個通用串行通信接口

– USCI_A0 和 USCI_A1 均支持：

– 增強型通用異步收發器 (UART) 支持自動波特率檢測

– IrDA 編碼和解碼

– 同步串行外設接口 (SPI)

– USCI_B0 和 USCI_B1 每個都支持：

– I2C

– 同步串行外設接口 (SPI)

? 全速通用串行總線 (USB)

– 集成的 USB - 物理層 (PHY)

– 集成 3.3V 和 1.8V USB 電源系統

– 集成 USB- 鎖相環 (PLL)

– 8 輸入和 8 輸出端點

? 具有內部基準、采樣保持和自動掃描功能的 12 位模數轉換器 (ADC)（僅限 MSP430F552x）

? 比較器

? 硬件乘法器支持 32 位運算

? 串行板上編程，無需外部編程電壓

? 3 通道內部 DMA

? 具有 RTC 特性的基本計時器

? 器件比較 總結了可用的系列產品成員

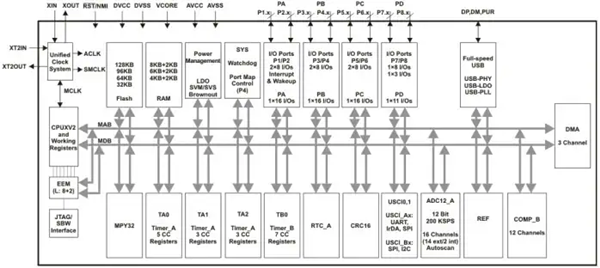

概述

MSP430F5528IRGCR是一款超低功耗16位微控制器，可廣泛應用于各種應用。此架構與多種低功耗模式配合使用，是延長便攜式測量應用電池壽命的最優選擇。MSP430F5528IRGCR微控制器具有一個強大的 16 位精簡指令集 (RISC) CPU，使用 16 位寄存器以及常數發生器，以便獲得最高編碼效率。此數控振蕩器 (DCO) 可使器件在 3.5μs（典型值）內從低功耗模式喚醒至激活模式。

MSP430F5528IRGCR微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 個 16 位計時器、1 個高性能 12 位模數轉換器 (ADC)、2 個 USCI、1 個硬件乘法器、DMA、1 個帶有警報功能的 RTC 模塊和 47 個 I/O 引腳。其典型應用包括需要與多種 USB 主機連接的模擬和數字傳感器系統、數據記錄器和其它應用。

MSP430F5528IRGCR的應用范圍包括：

? 模擬和數字傳感器系統

? 數據記錄器

? 連接到 USB 主機

此外，MSP430F5528IRGCR還具有以下技術參數：

核心處理器：MSP430 CPUXV2

內核規格：16 位

速度：25MHz

連接能力：I2C，IrDA，LINbus，SCI，SPI，UART/USART，USB

外設：欠壓檢測/復位，DMA，POR，PWM，WDT

I/O 數：47

程序存儲容量：128KB（128K x 8）

程序存儲器類型：閃存

EEPROM 容量：-

RAM 大?。?0K x 8

電壓 - 供電 (Vcc/Vdd)：1.8V ~ 3.6V

數據轉換器：A/D 12x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

供應商器件封裝：64-VQFN（9x9）
