AMD 很高興宣布，Spartan? UltraScale+? 成本優化型系列的首批器件現已投入量產！三款最小型的器件——SU10P、SU25P 和 SU35P，已開放訂購，并在 AMD Vivado? 設計套件 2025.1 中提供量產器件支持。

AMD 成本優化型產品組合中的這一新品專為需要高 I/O、低功耗和先進安全功能的成本敏感型邊緣應用而設計，為業經驗證的 UltraScale+? FPGA 和自適應 SoC 產品組合帶來了現代化的連接、后量子密碼等功能。

三款最低密度器件的首次量產出貨，標志著面向中低端市場供貨成熟的小型 FPGA 解決方案這一重要里程碑。

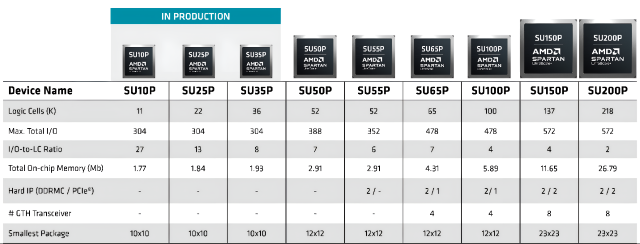

AMD Spartan UltraScale+ 系列產品表

為快速上市奠定堅實基礎

尋求成本優化、緊湊型 FPGA 的工程師也希望擁有簡單易用性并快速上市。他們需要可編程邏輯、高 I/O、強大的安全性以及一流的可靠性。他們還需要能夠提供一鍵式時序收斂和快速調試功能的工具。最重要的是，他們需要一條低風險的市場路徑。Spartan UltraScale+ FPGA 由行業領導企業1采用業經驗證的 UltraScale+ 技術打造，正能滿足這些需求。

針對 Spartan UltraScale+ FPGA，AMD 以其成熟的 UltraScale+ FPGA 架構著手，該架構提供了性能與低功耗的出色平衡，以及長產品生命周期。在連接性方面，Spartan UltraScale+ FPGA 結合了高密度輸入/輸出（ HDIO ）以實現豐富的 3.3V I/O 支持，同時還有新的高速 XP5IO，并提供與前幾代 AMD 成本優化型 FPGA 相比更高的 I/O 與邏輯比2，這些均由高性能和低功耗架構提供支持。設計人員還可以實現快速設計收斂和跨項目的輕松復用，因?yàn)?AMD Vivado 設計套件支持超過 160 款 AMD FPGA 和自適應 SoC。在一些應用中，用戶可以實現一鍵式時序收斂，從而快速完成設計迭代。對于需要更高性能的機器視覺、工業和醫療應用，Spartan UltraScale+ FPGA 能提供更高的速率等級。

針對成本敏感型應用的新功能

在此業經驗證的基礎上，Spartan UltraScale+ FPGA 還為 AMD 成本優化型產品組合帶來了多項新進展：

采用 NIST 認證算法的后量子密碼硬 IP，提供一流的安全性。這不僅實現了安全的器件配置，還支持用戶訪問專用密碼資源，包括真隨機數生成器（ TRNG ）、物理不可克隆函數（ PUF ）、安全散列等；

面向 LPDDR4X/5 的集成內存控制器在 32 位接口上支持至高 4266 Mb/s，可節省至高 15 kLC，使設計人員能夠轉向更小的器件并進一步降低功耗和成本；

新的 XP5IO 類別支持至高 1.8 Gb/s 的低電壓差分信號（ LVDS ）、3.2 Gb/s MIPI D-PHY 和其他高速差分接口；

符合標準的 PCIe? Gen4 硬核 IP，支持端點和根端口應用；

支持 8 線 SPI 接口，從外部閃存實現更快的配置和數據傳輸速率。
