最新資訊概述DRV824x-Q1 器件系列是完全集成式 H 橋驅動器，適用于各種汽車應用。DRV8242HQRHLRQ1是一款具有 PWM 或相位使能控制的雙向全橋驅動器。該單片功率封裝器件系列采用 BiCMOS 大功率工藝技術節點設計，提供了出色的電源處理能力和熱性能，不僅封裝尺寸小巧、易于布局，還…
概述

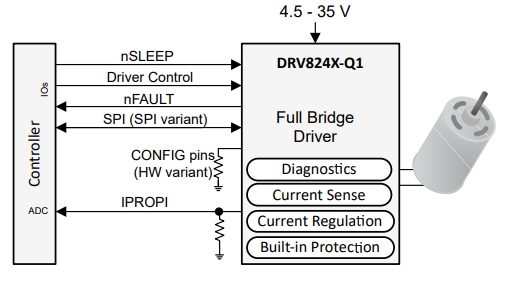

DRV824x-Q1 器件系列是完全集成式 H 橋驅動器，適用于各種汽車應用。DRV8242HQRHLRQ1是一款具有 PWM 或相位使能控制的雙向全橋驅動器。該單片功率封裝器件系列采用 BiCMOS 大功率工藝技術節點設計，提供了出色的電源處理能力和熱性能，不僅封裝尺寸小巧、易于布局，還可提供 EMI 控制、精確的電流檢測和診斷功能，穩健性較高。該系列提供相同的引腳功能和可擴展的 RON（電流能力），可支持不同的負載。
DRV8242HQRHLRQ1 規格
電機類型 - 步進：雙極性
電機類型 - AC，DC：有刷直流
功能：驅動器 - 全集成，控制和功率級
輸出配置：半橋（2）
接口：PWM，SPI
技術：Bi-CMOS
步進分辨率：-
應用：汽車級
電流 - 輸出：6A
電壓 - 供電：4.5V ~ 35V
電壓 - 負載：4.5V ~ 35V
工作溫度：-40°C ~ 125°C（TA）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝，可潤濕側翼
封裝/外殼：20-VFQFN 裸露焊盤
供應商器件封裝：20-VQFN（3.5x4.5）
應用
? 汽車類有刷直流電機、電磁閥
? 車門模塊和座椅模塊
? 車身控制模塊 (BCM)
? 汽油發動機系統
? 車載充電器
深圳市明佳達電子有限公司（供應）（回收）TI DRV8242HQRHLRQ1 汽車類 40V 6A H 橋驅動器。
