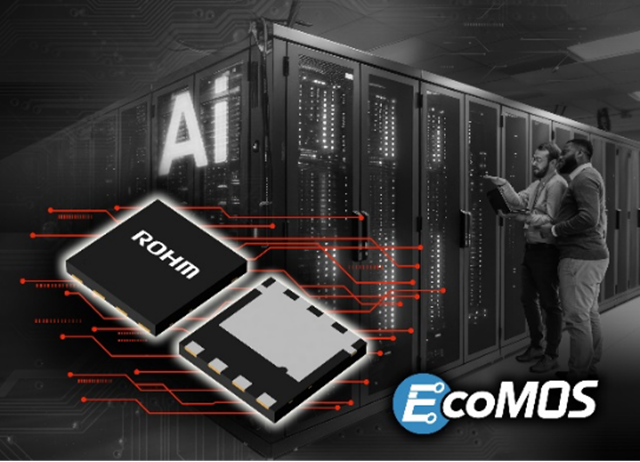

全球知名半導體制造商ROHM（總部位于日本京都市）今日宣布，開發出100V耐壓的功率MOSFET“RY7P250BM”，是AI服務器的48V電源熱插拔電路以及需要電池保護的工業設備電源等應用的理想之選。

RY7P250BM為8×8mm尺寸的MOSFET，預計該尺寸產品未來需求將不斷增長，可以輕松替代現有產品。另外，新產品同時實現了更寬SOA范圍（條件：VDS=48V、Pw＝1ms/10ms）和更低導通電阻（RDS(on)），由此既可確保熱插拔（電源啟動）工作時的更高產品可靠性，又能優化電源效率，降低功耗并減少發熱量。

為了兼顧服務器的穩定運行和節能，熱插拔電路必須具有較寬的SOA范圍，以承受大電流負載。特別是AI服務器的熱插拔電路，與傳統服務器相比需要更寬的SOA范圍。RY7P250BM的SOA在脈寬10ms時可達16A、1ms時也可達50A，實現業界超優性能，能夠應對以往MOSFET難以支持的高負載應用。

RY7P250BM是具有業界超寬SOA范圍的MOSFET，并且實現了更低導通電阻，從而大幅降低了通電時的功率損耗和發熱量。具有寬SOA范圍的普通8×8mm尺寸100V耐壓MOSFET的導通電阻絕大多數約為2.28mΩ，而RY7P250BM的導通電阻則降低了約18%——僅有1.86mΩ（條件：VGS=10V、ID=50A、Tj=25℃）。這種低導通電阻有助于提升服務器電源的效率、減輕冷卻負荷并降低電力成本。

與此同時，RY7P250BM還被全球知名云平臺企業認證為推薦器件，預計未來將在AI服務器領域得到更廣泛的應用。在注重可靠性與節能的服務器領域中，RY7P250BM更寬SOA范圍與更低導通電阻的平衡在云應用中得到了高度好評。

新產品已經暫以月產100萬個的規模投入量產（樣品價格800日元/個，不含稅）。前道工序的生產基地為ROHM Co., Ltd.（日本滋賀工廠），后道工序的生產基地為OSAT（泰國）。另外，新產品已經開始通過電商進行銷售，通過電商平臺均可購買。

未來，ROHM將繼續擴大適用于服務器和工業設備48V電源的產品陣容，通過提供效率高且可靠性高的解決方案，為建設可持續ICT基礎設施和節能貢獻力量。

＜開發背景＞

隨著AI技術的飛速發展，數據中心的負載急劇增加，服務器功耗也逐年攀升。特別是隨著配備生成式AI和高性能GPU的服務器日益普及，如何兼顧進一步提升電力效率和支持大電流這兩個相互沖突的需求，一直是個難題。在此背景下，相較傳統12V電源系統具有更高轉換效率的48V電源系統正在加速擴大應用。另外，在服務器運行狀態下實現模塊更換的熱插拔電路中，需要兼具更寬SOA范圍和更低導通電阻的MOSFET，以防止浪涌電流和過載時造成損壞。新產品“RY7P250BM”在8×8mm尺寸中同時具備業界超寬SOA范圍和超低導通電阻，有助于降低數據中心的功率損耗、減輕冷卻負荷，從而提升服務器的可靠性并實現節能。

＜應用示例＞

AI（人工智能）服務器和數據中心的48V系統電源熱插拔電路

工業設備48V系統電源（叉車、電動工具、機器人、風扇電機等）

AGV（自動導引車）等電池驅動的工業設備

UPS、應急電源系統（電池備份單元）
