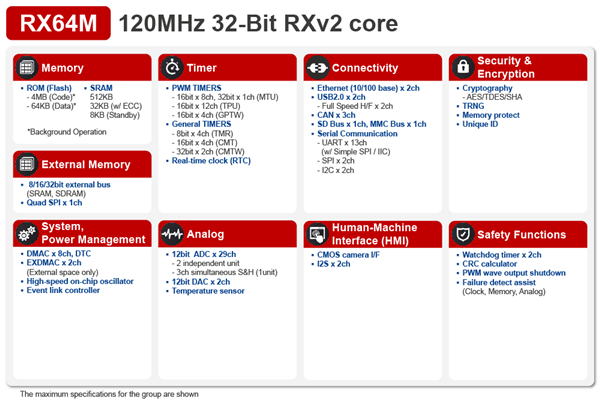

作為RX族32位MCU的旗艦產品，RX64M系列產品首次使用了40納米工藝。這一最新系列共包括112個產品，均集成了2013年11月發布的RX系列新CPU內核“RXv2”，運行頻率為120MHz，并內置零等待周期高速閃存，適用于要求高速實時性能及大容量存儲器的工業設備及網絡設備。新型MCU可以使系統設計人員更快速、更高效地開發出高性能、支持多種通信功能的低功耗工業設備。

R5F564MLCDBG 32位微控制器 - MCU

——集成4MB閃存和552KB SRAM，實現了卓越的連通性和高性能，適用于工業設備及其他物聯網應用

技術規格

核心處理器：RXv2

內核規格：32 位單核

速度：120MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，LINbus，MMC/SD，SCI，SPI，SSI，UART/USART，USB

外設：DMA，LVD，POR，PWM，WDT

I/O 數：127

程序存儲容量：4MB（4M x 8）

程序存儲器類型：閃存

EEPROM 容量：64K x 8

RAM 大?。?52K x 8

電壓 - 供電 (Vcc/Vdd)：2.7V ~ 3.6V

數據轉換器：A/D 29x12b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

器件封裝：176-LFBGA（13x13）

描述

R5F564MLCDBG微控制器采用功能強大的RXv2內核，與現有RX產品中采用的RX內核向后兼容。與現有RX產品相比，RXv2內核的CoreMark/MHz性能提高了1.48倍，功耗降低了40%，代碼效率甚至更高，有助于實現高速、低功耗系統。

R5F564MLCDBG微控制器配備了高達4 MB的代碼ROM和552 KB工作RAM的大容量存儲器。內置功能包括RX200廣受好評的事件鏈接控制器和RX63N豐富的功能，以及市場需求較高的SD卡和音頻接口，并增加了IEEE 1588工業以太網功能。因此，R5F564MLCDBG MCU適用于工業設備、網絡設備和其他需要高級實時性能和大容量存儲器的應用。

R5F564MLCDBG MCU內置的外設功能

? 外部總線

? DMAC： 8 通道

? 數據傳輸控制器(DTC)

? 通用 16 位定時器

? 16 位多功能定時脈沖單元

? 可編程脈沖發生器

? 8 位定時器：4 通道

? 比較匹配定時器

? 實時時鐘(RTC)

? 看門狗定時器

? 獨立看門狗定時器

? 串行通信接口： 9 通道

? FIFO 串行通信接口： 4 通道

? 串行外設接口

? 四線串行外設接口（QSPI）

? 串行音頻接口

? I2C 總線接口

? IEEE1588 標準以太網控制器

? 全速 USB

? CAN ：3 通道

? 并行數據捕獲單元(PDC)

? 12 位 A/D 轉換器： 8 + 21 通道

? 12 位 D/A 轉換器： 2 通道

? 溫度傳感器

? CRC 計算器

? 上電復位電路(POR)

? 電壓檢測電路(LVD)

<選配功能>

? SD 主機接口

? 加密功能(AES、DES、SHA、真隨機數生成器(RNG))

應用場景

R5F564MLCDBG微控制器適用于以下各種場景，包括：

物聯網

工業設備

家用電器

電網領域
