8通道高壓模擬開關芯片MAX4800ACCM——8 x SPST 25 Ohms LQFP-48
概述
?MAX4800ACCM器件是一款8通道高壓模擬開關芯片，主要用于超聲成像和打印機應用。?MAX4800ACCM采用BCDMOS工藝技術，提供8個高壓低電荷注入的單刀單擲（SPST）開關，通過20MHz串行接口進行控制。數據被移入到內部8位移位寄存器，并通過帶使能和清除輸入的可編程鎖存器保持?jǐn)?shù)據。上電復位功能確保所有開關在上電時為開啟狀態?。
主要特性
控制接口?：MAX4800ACCM采用20MHz串行接口進行控制。
開關數量?：MAX4800ACCM提供8個高壓低電荷注入的單刀單擲（SPST）開關。
數據存儲?：數據被移入到內部8位移位寄存器，并通過可編程鎖存器保持?jǐn)?shù)據。
電源管理?：MAX4800ACCM支持寬范圍的高電壓供電，包括VPP/VNN = +100V/-100V、+185V/-15V以及+40V/-160V。數字接口工作于獨立的+2.7V至+6V電源。
輸入容限?：數字輸入DIN、CLK、/LE以及CLR具備+6V容限，與VDD電源電壓無關。
替代產品?：MAX4800ACCM可直接替換Supertex HV20220。
此外，MAX4800ACCM還具有以下參數：
類型：模擬開關
開關電路：SPST - 常開
多路復用器/解復用器電路：1：1
電路數：8
導通電阻（最大值）：38 歐姆
通道至通道匹配 (ΔRon)：1.9 歐姆
電壓 - 電源，單 (V+)：2.7V ~ 6V
電壓 - 供電，雙 (V±)：-
開關時間 (Ton, Toff)（最大值）：5μs，5μs
-3db 帶寬：-
電荷注入：-
溝道電容 (CS(off)，CD(off))：18pF
電流 - 漏泄 (IS(off))（最大值）：2μA
串?dāng)_：-80dB @ 5MHz
工作溫度：0°C ~ 70°C（TA）
安裝類型：表面貼裝型

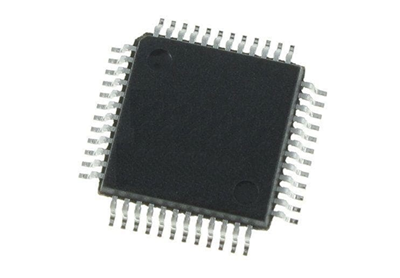

器件封裝：48-LQFP（7x7）
應用領域
MAX4800ACCM器件主要應用于超聲成像和打印機等需要高壓開關的應用場景。其高性能和可靠性使其在這些領域中表現出色?。
