1、器件說明

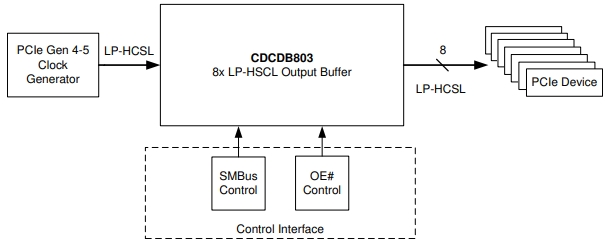

CDCDB803 是一款符合 DB800ZL 標準的 8 輸出 LP-HCSL 時鐘緩沖器，能夠為第 1 代到第 6 代 PCIe、QuickPath Interconnect (QPI)、UPI、SAS 和 SATA 接口分配基準時鐘。使用 SMBus 接口和 8 輸出使能引腳，可以單獨配置和控制所有 8 個輸出。 CDCDB803 是一款 DB800ZL 衍生緩沖器，符合或超過 DB800ZL 中的系統參數規格。它還符合或超過了 DB2000Q 的參數規格。
2、特性
? 具有可編程集成 85?（默認值）或 100? 差分輸出終端的 8 個 LP-HCSL 輸出
? 8 硬件輸出使能端 (OE#) 控制裝置
? 使用第 6 代 PCIE 濾波器之后的附加相位抖動：20fs RMS（最大值）
? 使用第 5 代 PCIE 濾波器之后的附加相位抖動：25fs RMS（最大值）
? 使用 DB2000Q 濾波器之后的附加相位抖動：38fsRMS（最大值）
? 支持公共時鐘 (CC) 和單獨基準 (IR) 架構
– 與擴頻兼容
? 輸出到輸出偏斜：< 50ps
? 輸入到輸出延遲：< 3ns
? 失效防護輸入
? 可編程輸出轉換率控制
? 9 個可選 SMBus 地址
? 3.3V 內核和 IO 電源電壓
? 硬件控制的低功耗模式 (PD#)
? 電流消耗：72mA（最大值）
? 6mm × 6mm 48 引腳 VQFN 封裝
3、應用
? 微服務器和塔式服務器
? 存儲區域網絡和主機總線適配器卡
? 網絡連接存儲
? 硬件加速器
? 機架式服務器
深圳市明佳達電子有限公司（供應、回收）CDCDB803ERSLR 適用于 PCIe? 第1代至第6代的 8 輸出時鐘緩沖器。
