SKY12242-492LF集成驅動器的1.8至3GHz、100 W緊湊型高功率單刀雙擲開關（Skyworks）
產品概述：SKY12242-492LF是一款緊湊型、集成式高功率單刀雙擲（SPDT）開關，具有用于TD-LTE應用的驅動電路。該器件采用+5 V單電源供電，單控制電壓（0至3 V）開關。該器件具有低Tx和Rx插入損耗、高隔離度、低直流功耗等特性，只需極少的外部元件，可實現更小的PCB印刷面…
產品概述：
SKY12242-492LF是一款緊湊型、集成式高功率單刀雙擲（SPDT）開關，具有用于TD-LTE應用的驅動電路。該器件采用+5 V單電源供電，單控制電壓（0至3 V）開關。
該器件具有低Tx和Rx插入損耗、高隔離度、低直流功耗等特性，只需極少的外部元件，可實現更小的PCB印刷面積。

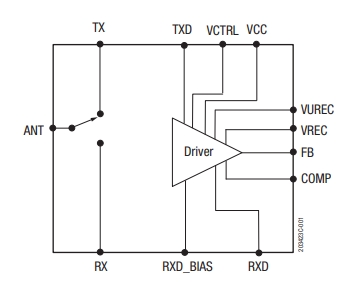

該器件采用5.5 mm、20引腳四方扁平無引腳（QFN）封裝。功能框圖如圖1所示。引腳配置和封裝如圖2所示。表1列出了屬于該系列高功率單刀雙擲開關的引腳兼容器件的零件號。
產品特性：
帶驅動電路的緊湊型集成高功率開關
PCB尺寸小，外部元件極少
僅需+5 V單直流電源和0至3 V邏輯控制
低Tx/Rx插入損耗：0.3/0.7 dB（2.6 GHz）
高Tx至Rx隔離：47.2 dB（2.6 GHz）
低直流功耗：Tx模式下<100 mA或Rx模式下<55 mA
小型QFN（20引腳、5.5 mm）無鉛封裝（根據JEDEC J-STD-020，MSL3，260 C）
產品應用：
? TDD 2G/3G/4G LTE系統
? 用于微小區和宏小區基站的大功率開關
? 有源天線陣
SKY12242-492LF 技術參數：
射頻類型：LTE
拓?fù)洌?
電路：SPDT
頻率范圍：1.8GHz ~ 3GHz
隔離：12dB
插損：0.8dB
測試頻率：3GHz
P1dB：38dBm
IIP3：68dBm
特性：-
阻抗：50 歐姆
電壓 - 供電：4.5V ~ 5.5V
工作溫度：-40°C ~ 105°C（TC）
安裝類型：表面貼裝型
封裝/外殼：20-LQFN 裸露焊盤
供應商器件封裝：20-QFN（5x5）
基本產品編號：SKY12242
深圳市明佳達電子有限公司（出售）（回收）SKY12242-492LF集成驅動器的1.8至3GHz、100 W緊湊型高功率單刀雙擲開關（Skyworks）。
