簡介

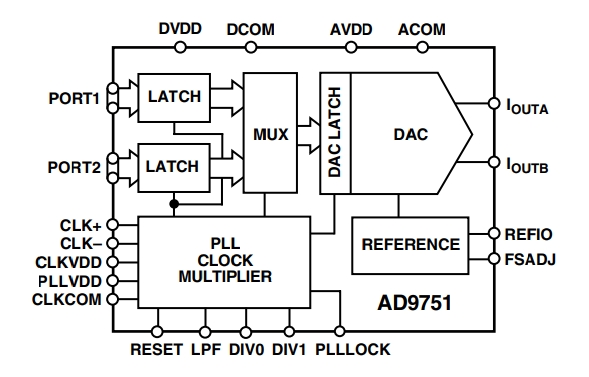

AD9751ASTZ是一款雙通道多路復用端口、高速、單通道、10位CMOS DAC。它集成了高品質的10位TxDAC+內核、基準電壓源和數字接口電路，采用48引腳小型LQFP封裝。
AD9751ASTZ支持高達300 MSPS的更新速率，適用于高速應用。其數字接口包含兩個雙緩沖鎖存器及控制邏輯，支持多種方式時間多路復用到高速DAC?。
DAC采用分段電流源架構，并結合專有開關技術，可減小突波能量，并盡可能提高動態精度。差分電流輸出支持單端或差分應用。各差分輸出分別提供2 mA至20 mA的標稱滿量程電流。
AD9751ASTZ采用先進的低成本的 0.35 μm CMOS工藝制造。采用3.0 V至3.6 V單電源供電，功耗為155 mW。
特征
10位雙路復用端口DAC
輸出更新速率：300 MSPS
出色的無雜散動態范圍(SFDR)和交調失真(IMD)性能
SFDR（至奈奎斯特頻率）：64 dB（25 MHz輸出）
內部時鐘翻倍鎖相環(PLL)
差分或單端時鐘輸入
1.2 V片內基準電壓源
3.3 V單電源供電
功耗：155 mW (3.3 V)
48引腳LQFP封裝
應用
通信：LMDS、LMCS、MMDS
基站
數字頻率合成器
QAM和OFDM
