深圳市明佳達電子有限公司供應且回收【TI】TRF1208RPVR 10 MHz 至 11 GHz 3dB BW，ADC 驅動器放大器。
概述：

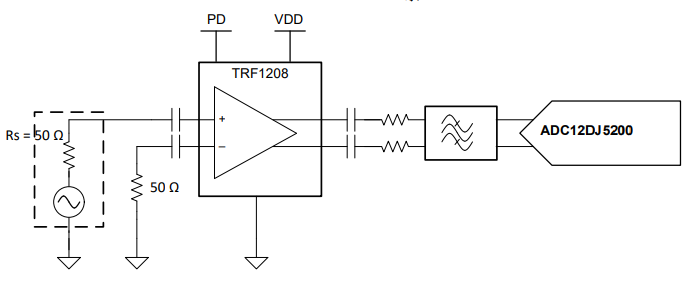

TRF1208 是一款超高性能射頻放大器，專門針對射頻(RF) 應用進行了優化 。 在驅動高性能ADC12DJ5200RF 等模數轉換器 (ADC) 時，交流耦合應用需要進行單端至差分轉換，此款器件是這類應用的理想之選。片上匹配元件可對印刷電路板 (PCB) 實現方案進行簡化，并在可用帶寬內提供最高性能。此器件采用德州儀器 (TI) 先進的互補 BiCMOS 工藝制造，并采用節省空間的 WQFN-FCRLF 封裝。
它由單軌電源供電，消耗約 138 mA 的有效電流。斷電功能還有助于實現節能。
特性：
? 可用作 ADC 驅動器，具備出色的單端至差分轉換性能
? 也可在差分至單端模式下運行，用作 DAC 緩沖器
? 11GHz，3dB 帶寬
? 8GHz，1dB 增益平坦度
? 單端至差分的固定功率增益為 16dB
? OIP3 性能：
– 2GHz 時為 37dBm
– 6 GHz 時為 32dBm
? P1dB 性能：
– 2GHz 時為 15dBm
– 6GHz 時為 12.5dBm
? 噪聲系數：
– 2GHz 時為 7dB
– 8GHz 時為 7dB
? 增益和相位不平衡：±0.3dB/±3 度
? 關斷特性
? 3.3V 單電源運行
? 有效電流：138mA
應用范圍：
? 直接驅動射頻采樣或 GSPS ADC
? 最高可支持 X 帶，適用于航天和國防應用
? 具備高線性，支持新一代 5G 系統
? 具備低噪聲系數，可實現更佳的信號完整性
? 外形小巧，省去無源射頻平衡-非平衡變壓器，從而減小系統尺寸
? 采用數字 PD 控制器的低功耗斷電模式，可優化系統設計
? 相控陣雷達
? 軍用無線電
? 高速數字轉換器
? 4G/5G 無線 BTS
? 射頻有源平衡-非平衡變壓器
? 測試和測量
