最新資訊深圳市明佳達電子有限公司（回收、供應）全新（ADI/亞德諾）AD9203WARUZRL7 10位、40MSPS、低功耗模數轉換器 28TSSOP。概述：AD9203是一款單芯片、10位、40 MSPS模數轉換器(ADC)，采用單電源供電，內置一個片內基準電壓源。它采用多級差分流水線架構，數據速率達40 MSPS，…
深圳市明佳達電子有限公司（回收、供應）全新（ADI/亞德諾）AD9203WARUZRL7 10位、40MSPS、低功耗模數轉換器 28TSSOP。
概述：

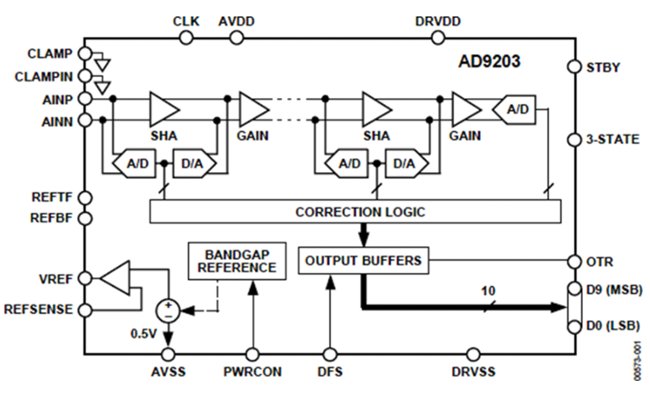

AD9203是一款單芯片、10位、40 MSPS模數轉換器(ADC)，采用單電源供電，內置一個片內基準電壓源。它采用多級差分流水線架構，數據速率達40 MSPS，在整個工作溫度范圍內保證無失碼。輸入范圍可在1 V p-p至2 V p-p之間進行調整。
該ADC具有一個片上可編程基準電壓源。也可以選用外部基準電壓源，以滿足應用的直流精度與溫度漂移要求。當以較低的采樣速率工作時，可以使用一個外部電阻來降低功耗。
采用一個單時鐘輸入來控制所有內部轉換周期。數字輸出數據格式為標準二進制或二進制補碼。超量程(OTR)信號表示溢出狀況，可由最高有效位來確定是下溢還是上溢。AD9203采用2.7 V至3.6 V電源供電，非常適合高速便攜式應用中的低功耗操作。
特點：
功耗：74 mW（3 V，40 MSPS）
有效位數(ENOB)：9.5（Fin = 20 MHz時）
工作電壓范圍：2.7V至3.6V
輸入范圍：1 V p-p至2 Vp-p差分或單端
微分線性：±0.25 LSB
可調片內基準電壓源
省電（待機）模式：0.65 mW
可調功耗
中頻欠采樣超過130 MHz
超量程指示
二進制補碼或標準
二進制輸出
內部箝位電路
通過汽車應用認證
AD9203WARUZRL7 技術參數：
位數：10
采樣率（每秒）：40M
輸入數：1
輸入類型：差分，單端
數據接口：并聯
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 轉換器數：1
架構：管線
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 3.6V
電壓 - 供電，數字：2.7V ~ 3.6V
特性：-
工作溫度：-40°C ~ 85°C
封裝/外殼：28-TSSOP（0.173"，4.40mm 寬）
供應商器件封裝：28-TSSOP
安裝類型：表面貼裝型
