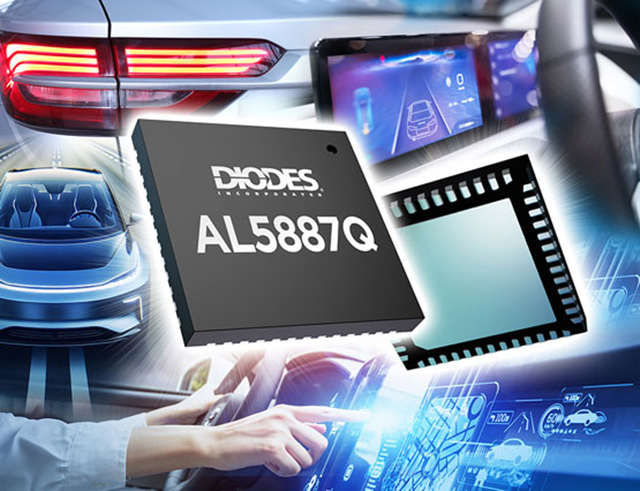

Diodes 公司 (Diodes) (Nasdaq：DIOD)推出新款符合汽車規格*的 36 通道線性 LED 電流驅動器。AL5887Q 具備驅動 RGB 配置及單獨 LED 的能力，可幫助設計人員在內外部燈具中實現多樣的動態照明模式與顏色深度，從而滿足OEM廠商的品牌差異化需求。這兩種控制功能簡化了過去復雜的 LED 式模塊設計，并結合其高效率的特性，可節省寶貴的電能。產品應用包括車內環境照明、尾燈、電動車外部充電狀態指示燈和信息娛樂系統等。

AL5887Q 支持最多 12 個 RGB LED 模塊，具備三個可編程數據庫 (A、B、C) ，可通過軟件控制每種顏色。該器件通過一個外部電阻器，設置所有 36 個通道的輸出電流。照明設計人員可以通過硬件選擇方式的數字接口 (INT_SEL 引腳)，選擇 I2C 或 SPI接口，實現系統編程的最大靈活性。每個通道可設置最高 70mA的電流，可讓 LED 呈現最高的清晰度，不需要使用并聯設計。當所有 LED 關斷超過 30 毫秒時，該器件的自動省電模式 (15μA) 和超低靜態關機電流 (1μA) 可幫助設計人員，將不必要的汽車電池消耗降至最低。

AL5887Q 具備多重保護功能，包括通過開漏(Open Drain)故障引腳實現故障報告，以及具備預先警告功能的過熱保護 (OTP)。該器件具有可獨立尋址的故障屏蔽寄存器及開路/短路寄存器，可讓設計人員逐一啟用及停用照明系統內 36 個通道的故障報告功能。未使用的 RGB 通道可通過 LED 可配置寄存器停用。

AL5887Q 內置用于 PWM 調光的16MHz 振蕩器，無需外部時鐘，從而減少照明模塊的 PCB 尺寸，簡化設計和布局，并降低物料清單 (BOM) 成本。該器件采用 12 位 PWM 可尋址寄存器，搭配 30kHz 的內部 PWM 發生器，可優化混色效果，并將可聞噪音降至最低。該器件通過將恒定電流的占空比從100% 調制至 3%，可支持深度 PWM 調光。當占空比低于 3% 時，內部電路會將 PWM 信號轉換為模擬調光，從而維持整體線性調光。AL5887Q 具備 3% 的器件間與通道間電流精度，使設計人員能在多個照明模塊與顯示器之間實現精準的混色和一致的色彩分布。

AL5887Q 的工作溫度范圍為 -40°C 至 +125°C，采用小尺寸可潤濕式 W-QFN6060-52/SWP (Type A1 型) 封裝，尺寸僅為 6mm x 6mm。

AL5887Q 供應數量以 1000 個為單位。還有標準規格版本的 AL5887，適用于工業及商業產品應用。
