介紹

STM32H723ZGT6是一款高性能微控制器，該器件基于高性能的 Arm? Cortex?-M7 32 位 RISC 內核，工作頻率高達 550 MHz。Cortex? -M7內核具有浮點運算單元（FPU），支持Arm?雙精度（符合IEEE 754標準）和單精度數據處理指令和數據類型。Cortex -M7 內核包括 32 Kbytes 指令緩存和 32 Kbytes 數據緩存。STM32H723ZGT6器件支持全套 DSP 指令和內存保護單元 (MPU)，以提高應用安全性。

STM32H723ZGT6器件集成了高速嵌入式存儲器，閃存容量高達 1 Mbyte，RAM 容量高達 564 Kbyte（包括 ITCM 和 AXI 可共享的 192 Kbyte，加上 64 Kbyte 專用 ITCM，加上 128 Kbyte 專用 AXI，128 Kbyte DTCM、 48 千字節 AHB 和 4 千字節備份 RAM），以及連接到 APB 總線、AHB 總線、2x32 位多 AHB 總線矩陣和支持內部和外部存儲器訪問的多層 AXI 互連的各種增強型 I/O 和外設。為了提高應用的穩健性，所有存儲器都具有錯誤代碼校正功能（一次錯誤校正、兩次錯誤檢測）。

這些器件嵌入了可加速數學/算術功能的外設（用于三角函數的 CORDIC 協處理器和用于濾波功能的 FMAC 單元）。所有器件均提供三個 ADC、兩個 DAC、兩個運算放大器、兩個超低功耗比較器、一個低功耗 RTC、四個通用 32 位定時器、12 個通用 16 位定時器（包括兩個用于電機控制的 PWM 定時器）、五個低功耗定時器和一個真正的隨機數發生器 (RNG)。這些器件支持四個用于外部Σ-Δ調制器（DFSDM）的數字濾波器。它們還具有標準和高級通信接口。

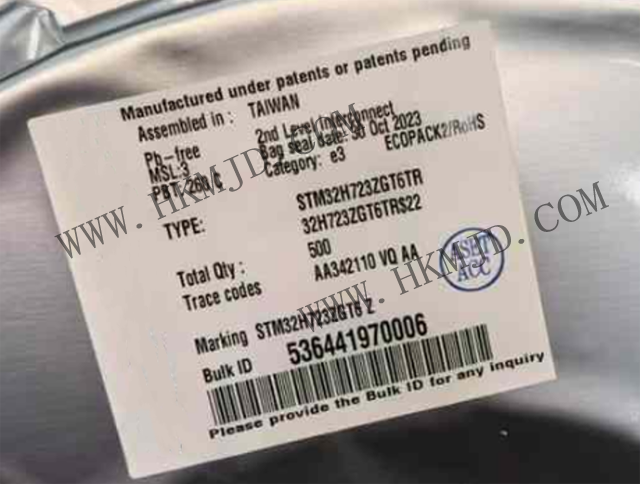

明佳達電子【供應】高性能：STM32H723ZGT6 ARM? Cortex?-M7 STM32H7 微控制器 IC 32 位單核 550MHz 1MB（1M x 8） 閃存 144-LQFP（20x20）

所有功能

• 包括 ST 最新專利技術

• 內核

• 32 位 Arm? Cortex?-M7 CPU，帶 DP-FPU、L1 高速緩存： 32-Kbyte 數據高速緩存和 32-Kbyte 指令高速緩存，允許從嵌入式閃存和外部存儲器執行 0 等待狀態，頻率高達 550 MHz，MPU，1177 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），以及 DSP 指令

• 存儲器

• 高達 1 Mbyte 的嵌入式閃存，帶 ECC

• SRAM：總共 564 Kbytes，全部帶 ECC，包括 128 Kbytes 數據 TCM RAM（用于關鍵實時數據）+ 432 Kbytes 系統 RAM（最多 256 Kbytes 可在指令 TCM RAM 上重新映射，用于關鍵實時指令）+ 4 Kbytes 備份 SRAM（在最低功率模式下可用

• 靈活的外部?jī)?nèi)存控制器，數據總線高達 16 位： SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND 存儲器

• 2 x Octo-SPI 接口，帶 XiP

• 2 x SD/SDIO/MMC 接口

• 引導加載程序

• 圖形

• Chrom-ART Accelerator 圖形硬件加速器可增強圖形用戶界面，減少 CPU 負載

• LCD-TFT 控制器，最高支持 XGA 分辨率

• 時鐘、復位和電源管理

• 1.62 V 至 3.6 V 應用電源和 I/O

• POR、PDR、PVD 和 BOR

• 專用 USB 電源

• 嵌入式 LDO 穩壓器

• 內部振蕩器 64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI

• 外部振蕩器 4-50 MHz HSE、32.768 kHz LSE

• 低功耗

• 睡眠、停止和待機模式

• 為 RTC、32×32 位備份寄存器提供 VBAT 電源

• 模擬

• 2×16 位 ADC，在 16 位模式下高達 3.6 MSPS：在雙交錯模式下高達 18 通道和 7.2 MSPS

• 1 x 12 位 ADC，12 位時高達 5 MSPS，最多 12 個通道

• 2 x 比較器

• 2 x 運算放大器 GBW = 8 MHz

• 2 x 12 位 D/A 轉換器

• 用于Σ-Δ調制器（DFSDM）的數字濾波器

• 8 個通道/4 個濾波器

• 4 個 DMA 控制器，用于卸載 CPU

• 1 × 支持鏈表的 MDMA

• 2 × 帶有 FIFO 的雙端口 DMA

• 1 × 具有請求路由器功能的基本 DMA

• 24 個定時器

• 17 個 16 位（包括 5 個在停止模式下可用的低功耗 16 位定時器）和 4 個 32 位定時器，每個定時器最多有 4 個 IC/OC/PWM 或脈沖計數器和正交（增量）編碼器輸入

• 2 個看門狗、1 個 SysTick 定時器

• 調試模式

• SWD 和 JTAG 接口

• 2KB 嵌入式跟蹤緩沖器

• 多達 114 個具有中斷功能的 I/O 端口

• 多達 35 個通信接口

• 多達 5 × I2C FM+ 接口（SMBus/PMBus?)

• 最多 5 個 USART/5 個 UART（ISO7816 接口、LIN、IrDA、調制解調器控制）和 1 個 LPUART

• 多達 6 個 SPI，其中 4 個帶復用雙工 I2S，通過內部音頻 PLL 或外部時鐘實現音頻級精度，最多 5 個 SPI（配置為同步模式時，可從 5 個 USART 擴展到 5 個 SPI）

• 2 x SAI（串行音頻接口）

• 1 個 FD/TT-CAN 和 2 個 FD-CAN

• 8 至 14 位攝像頭接口

• 16 位并行從同步接口

• SPDIF-IN 接口

• HDMI-CEC

• 帶 DMA 控制器的以太網 MAC 接口

• 帶專用 DMA、片上 FS PHY 和用于外部 HS PHY 的 ULPI 的 USB 2.0 高速/全速設備/主機/OTG 控制器

• SWPMI 單線協議主輸入/輸出接口

• MDIO 從接口

• 數學加速

• 用于三角函數加速的 CORDIC

• FMAC： 濾波數學加速器

• 數字溫度傳感器

• 真隨機數發生器

• CRC 計算單元

• 具有亞秒級精度和硬件日歷的 RTC

• ROP、PC-ROP、篡改檢測

• 96 位唯一 ID

• 所有封裝均符合 ECOPACK2 標準
