描述：ADM3053BRWZ 是一款隔離式控制器區域網絡(CAN)物理層收發器，集成隔離DC/DC轉換器，符合ISO 11898標準。該器件采用ADI公司的iCoupler技術，將雙通道隔離器、CAN收發器和ADI公司的isoPower DC/DC轉換器集成于單個SOIC表貼封裝中。片內振蕩器輸出一對方波，以驅動內部…
描述：
ADM3053BRWZ 是一款隔離式控制器區域網絡(CAN)物理層收發器，集成隔離DC/DC轉換器，符合ISO 11898標準。該器件采用ADI公司的iCoupler?技術，將雙通道隔離器、
CAN收發器和ADI公司的isoPower? DC/DC轉換器集成于單個SOIC表貼封裝中。片內振蕩器輸出一對方波，以驅動內部變壓器提供隔離電源。該器件采用5V單電源供電，提供完全隔離的CAN解決方案。
ADM3053在CAN協議控制器與物理層總線之間創建一個完全隔離的接口。它能以最高1Mbps的數據速率工作。
該器件具有限流和熱關斷特性，可防止輸出短路。額定溫度范圍為工業溫度范圍，提供20引腳、寬體SOIC封裝。
應用：
CAN 數據總線
工業現場網絡

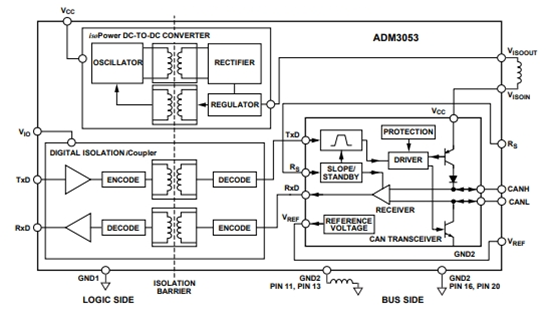

ADM3053BRWZ 框圖：
特征：
2.5 kV rms信號和電源隔離CAN收發器
集成isoPower的隔離式DC/DC轉換器
VCC工作電壓：5V
VIO工作電壓：5V或3.3V
符合ISO 11898標準
高速，數據速率最高可達1Mbps
無電節點不干擾總線
總線支持110個或更多節點
斜率控制可降低EMI
熱關斷保護
高共模瞬變抗擾度：>25 kV/μs
安全和法規認證
UL認證
1分鐘2500 V rms，符合UL 1577
CSA元件驗收通知5A
VDE合規證書
DIN EN 60747-5-2 (VDE 0884 Part 2):2003-01
VIORM = 560 V峰值
工業溫度范圍：?40°C至+85°C
支持寬體20引腳SOIC封裝
