介紹：
DLPC23STZDQRQ1 DLP? 車載DMD是DLP5530S-Q1芯片組的一部分，用于有功能安全要求的車內顯示應用。

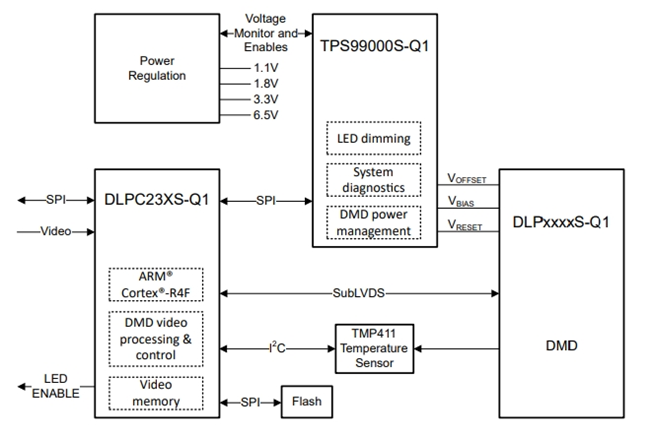

DLP5530S-Q1芯片組包括一個0.55英寸 DMD 和TPS99000S-Q1系統管理和照明控制器。DMD集成了帶錯誤代碼校正 (SECDED ECC) 功能的嵌入式處理器，可實現主機控制、實時反饋、片上診斷和系統監控功能。包含一個片上SRAM，消除對外部DRAM的需求。這些DMD與TPS99000S-Q1相結合，可為HUD應用提供超過5000:1的高動態范圍調光。 Sub-LVDS 600MHz DMD接口可實現高DMD刷新率，生成無縫、絢麗的數字圖像，同時減少輻射發射。
DLPC230S-Q1 DMD符合AEC-Q100汽車應用標準。DLPC23STZDQRQ1 DMD可用于數字集群、導航、信息娛樂擋風玻璃系統以及寬視場和增強現實平視顯示器 (HUD)。
特性：
符合汽車應用標準
符合 AEC-Q100
設備溫度等級：2（環境工作溫度為-40°C至 +105 °C）
器件人體模型 (HBM) 靜電放電 (ESD) 分類等級：2
設備CDM ESD分類級別C4B
功能安全質量管理
可提供文檔，協助ISO 26262功能安全系統設計（高達ASIL-B）
視頻處理
縮放輸入圖像以匹配DMD分辨率
邊框可調節高達±50%垂直圖像位置和±10%水平圖像位置，因此無需機械對準 (HUD)
支持雙倍或四倍像素，以實現低分辨率視頻輸入
伽馬校正
無需外部RAM；內部SRAM用于圖像處理
600MHz低功耗、低輻射的Sub-LVDS DMD接口
嵌入式處理器，帶糾錯 (ECC) 功能
片上診斷和自檢功能
系統診斷，包括溫度監測、設備接口監測和光電二極管監測
平滑調光集成管理
可配置GPIO
擴頻時鐘，降低EMI
視頻輸入接口
單OpenLDI (FPD-Link I) 端口，頻率高達110MHz
24位RGB并行接口，頻率高達110MHz
可配置主機控制接口
10MHz串行外設接口 (SPI)
I2C（400kHz）
主機IRQ信號，為關鍵系統錯誤提供實時反饋
連接TPS99000S-Q1系統管理和照明控制器
應用：
寬視場和增強現實平視顯示器 (HUD)
數字儀表板、導航和信息娛樂擋風玻璃顯示器
