介紹：
MAX77711EEWB是一款四相位、3A/相位、可配置、單路至四路輸出、降壓型Buck調節器，支持1/2節Li+電池輸入。輸出電壓可通過I2C接口設置，范圍為0.25V至5.2V。Buck具有4個可組合的3A開關相(Φ)，支持最多4路穩壓輸出。
6路GPIO可用作I/O擴展或buck狀態和控制。偽隨機擴頻調制有效抑制EMI。軟啟動、軟停止和DVS轉換時間均可通過I2C設置。MAX77711提供一個300mA線性調節器。

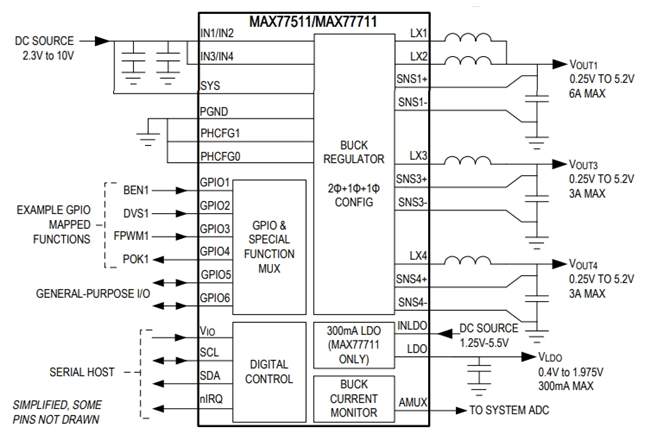

框圖：
特性：
3A/相配置Buck調節器
3A、6A、9A或12A輸出電流能力
2.3V至10V輸入電壓范圍
0.25V至5.2V輸出電壓范圍
0.25V至1.3V (5mV步長) @ 低范圍
1V至5.2V (20mV步長) @ 高范圍
引腳可設置輸出/相(Φ)配置
4Φ、(3+1)Φ、(2+2)Φ、(2+1+1)Φ、(1+1+1+1)Φ
使用2520小電感高效、低發熱
94%峰值（3.3VOUT，7.4VIN）
85%峰值（1.1VOUT，7.4VIN）
1MHz標稱開關頻率每相位
偽隨機擴頻選項
6路多功能GPIO用于硬件Buck控制
使能、DVS、FPWM和電源就緒
300mA pMOS LDO (僅限MAX77711)
內置靈活的電源排序，帶軟啟動/停止
保護功能
硬和軟短路保護、UVLO和熱保護
應用：
DSLR、無反相機、HD視頻和運動攝像機
2節Li+/鋰離子設備
筆記本計算機和機器人
嵌入式微處理器、FPGA或ASIC
