器件說明
TPS1HB16BQPWPRQ1車載智能高側開關設計用于12V汽車系統。該器件集成了強大的保護和診斷功能，即使在車載系統發生短路等有害事件時，也能確保輸出端口得到保護。該設備通過可靠的限流功能防止故障發生，限流范圍可從4.4A調整到49A，具體取決于設備型號。高電流限值范圍適用于需要大瞬態電流的負載，而低電流限值范圍則為不需要高峰值電流的負載提供更好的保護。該器件能夠可靠地驅動各種負載類型。
TPS1HB16BQPWPRQ1還提供高精度模擬電流檢測功能，以改進負載診斷。通過向系統MCU報告負載電流和設備溫度，該設備可進行預測性維護和負載診斷，從而提高系統的使用壽命。TPS1HB16BQPWPRQ1采用HTSSOP封裝，可減少PCB面積。

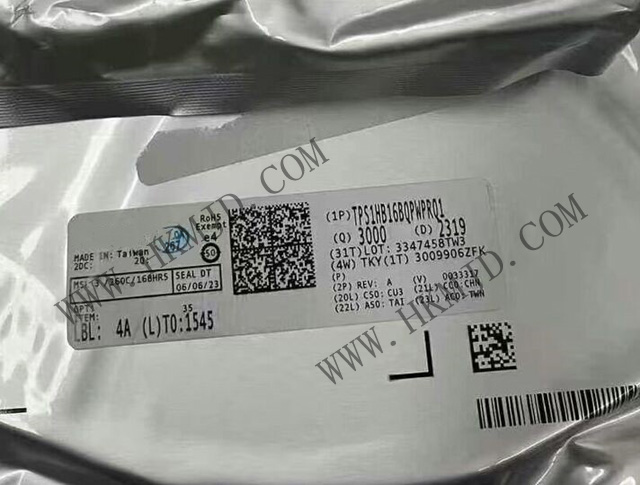

深圳市明佳達電子有限公司【供應】全新原裝德州儀器 TPS1HB16BQPWPRQ1 車載智能高側開關 40-V, 16-M, 1-CH AUTOMOTIVE SMAR
品牌：TI德州儀器
封裝：HTSSOP16
應用：
車載顯示屏模塊
ADAS模塊
座椅舒適模塊
變速器控制單元
暖通空調控制模塊
車身控制模塊
白熾燈和LED照明
特性：
符合面向汽車應用的 AEC-Q100 標準
溫度等級 1：–40°C 至 125°C
器件 HBM ESD 分類等級 2
器件 CDM ESD 分類等級 C4B
可承受 40V 負載突降
提供功能安全
可提供用于功能安全系統設計的文檔
單通道智能高邊開關，具有 16mΩ R ON (T J = 25°C)
可通過可調電流限制提高系統級可靠性
電流限制設定點范圍為 4.4A 至 49A
強大的集成輸出保護：
集成熱保護
接地短路和電池短路保護
反向電池事件保護包括 FET 通過反向電壓自動開啟
在失電和接地失效時自動關閉
集成輸出鉗位對電感負載進行消磁
可配置故障處理
可對模擬檢測輸出進行配置，以精確測量：
負載電流
器件溫度
通過 SNS 引腳提供故障指示
開路負載和電池短路檢測
