AD7946BRMZ是一款14位、500 kSPS、電荷再分配、逐次逼近型模數轉換器(ADC)，采用5 V單電源(VDD)供電。該器件內置一個極低功耗、高速、16位無失碼采樣ADC、一個內部轉換時鐘和一個多功能串行接口端口，還集成了一個低噪聲、寬帶寬、極短孔徑延遲的采樣保持電路。在CNV上升沿，器件對IN+與IN-之間的模擬輸入電壓差進行采樣，范圍從0V至REF?；鶞?zhǔn)電壓(REF)由外部提供，最高可設置為電源電壓。

AD7946BRMZ采用10引腳QFN （LFCSP）封裝，工作溫度范圍為-40°C至+85°C。

特點

14位分辨率、無失碼

吞吐速率：500 kSPS

積分非線性(INL)：典型值±0.4 LSB，最大值±1 LSB（FSR的±0.0061%）

信納比(SINAD)：85 dB（20 kHz時）

總諧波失真(THD)：-100 dB（20 kHz時）

偽差分模擬輸入范圍

0 V至REF（REF可高達VDD）

無流水線延遲

采用5 V單電源供電，提供1.8 V/2.5 V/3 V/5 V邏輯接口

專有串行接口

SPI/QSPI?/MICROWIRE?/DSP兼容

以菊花鏈形式連接多個ADC，并能提供繁忙指示

功耗

3.3 mW（5 V/100 kSPS時）

3.3 μW（5 V/100 SPS時）

待機電流：1 nA

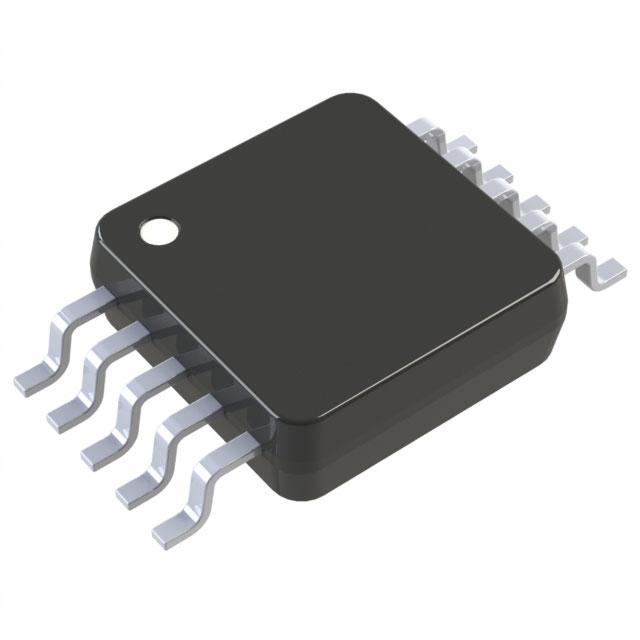

10引腳MSOP（MSOP-8尺寸）和

3 mm × 3 mm LFCSP（SOT-23尺寸）

與16位AD7686引腳兼容

應用

電池供電設備

數據采集

儀器儀表

醫療儀器

過程控制
