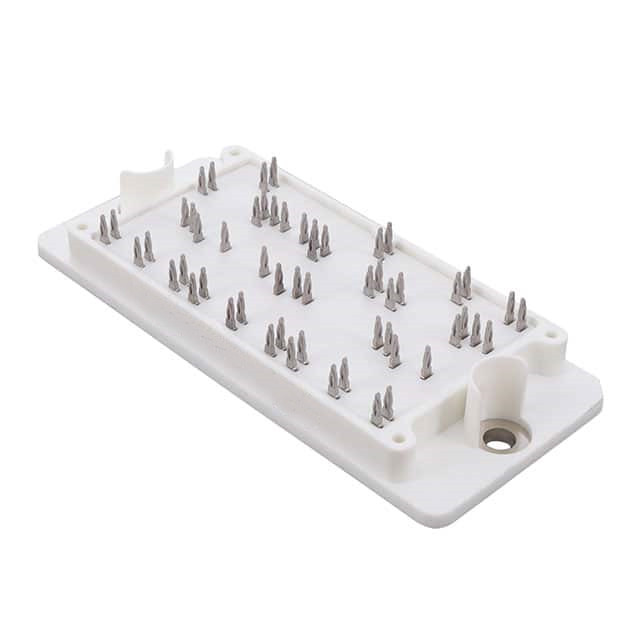

NXH500B100H7Q2F2PHG 是一個雙通道飛跨電容升壓模塊。每個通道包含兩個 1000 V、500 A IGBT 和兩個 1200 V、120 A SiC 二極管。該模塊包含一個 NTC 熱敏電阻。

以下是NXH500B100H7Q2F2PHG 的主要特點和應用：

特征

? 飛跨電容升壓模塊

? 1000 V 場截止 7 IGBT 和 1200 V SiC 二極管

? 低電感布局

? 焊針和壓接引腳

? 集成 NTC 熱敏電阻

? 這些器件無鉛、無鹵化物，符合 RoHS 規范

典型應用

? 太陽能逆變器

? 儲能系統

技術規格

IGBT 類型：溝槽型場截止

配置：三級反相器

電壓 - 集射極擊穿（最大值）：1000 V

電流 - 集電極 (Ic)（最大值）：209 A

功率 - 最大值：497 W

不同 Vge、Ic 時 Vce(on)（最大值）：2.3V @ 15V，240A

電流 - 集電極截止（最大值）：500 μA

不同 Vce 時輸入電容 (Cies)：18488 pF @ 20 V

輸入：標準

NTC 熱敏電阻：是

工作溫度：-40°C ~ 175°C（TJ）

安裝類型：底座安裝

封裝/外殼：模塊

供應商器件封裝：50-PIM（93x47）
