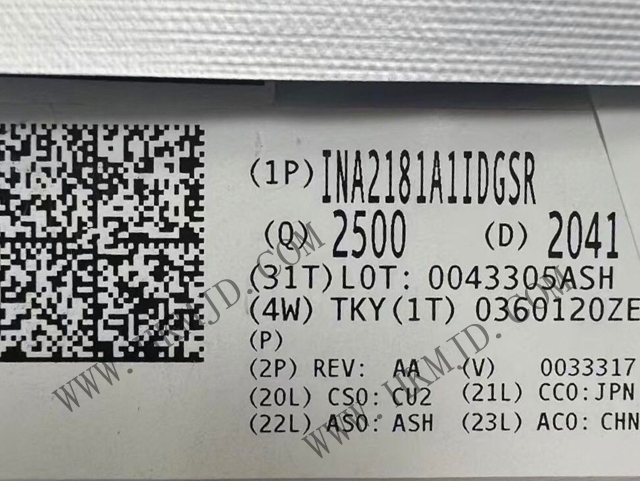

INA2181A1IDGSR是一款雙通道、雙向電流檢測放大器，屬于INAx181系列產品。該器件采用10引腳VSSOP封裝，專為高精度電流測量應用而設計。

INA2181A1IDGSR功能特性

共模電壓范圍：可在-0.2V至+26V的共模電壓范圍內工作，獨立于電源電壓。

高帶寬：具有350kHz的高帶寬（A1器件），能夠快速響應電流變化。

低失調電壓：在VCM=0V時，最大失調電壓為±150μV；在VCM=12V時，最大失調電壓為±500μV。

高輸出壓擺率：輸出壓擺率為2V/μs，確保快速的信號傳輸。

雙向電流檢測：支持雙向電流檢測功能，適用于多種應用場景。

高精度：增益誤差最大為±1%，偏移漂移最大為1μV/°C，保證測量的準確性。

增益選項：提供20V/V的固定增益選項（A1器件）。

低靜態電流：最大靜態電流僅為500μA，有助于降低系統功耗。

INA2181A1IDGSR規格參數

放大器類型： 電流檢測

電路數： 2

輸出類型： 滿擺幅

壓擺率： 2V/μs

-3db 帶寬： 350 kHz

電流 - 輸入偏置： 75 μA

電壓 - 輸入補償： 100 μV

電流 - 供電： 356μA

電壓 - 跨度（最小值）： 2.7 V

電壓 - 跨度（最大值）： 5.5 V

INA2181A1IDGSR應用領域

電機驅動：監測電機電流，實現精確的控制和保護。

電池管理系統：在電動汽車和儲能系統中，用于電池充放電電流的監測。

電源管理：在各種電源系統中，用于輸入和輸出電流的監測和控制。

工業自動化：在自動化生產線和機器人中，用于電流監測和故障檢測。

醫療設備：在醫療儀器中，用于精確的電流監測和患者安全保護。

INA2181A1IDGSR封裝信息

封裝形式：VSSOP-10-0.5mm

引腳數量：10

工作溫度范圍：-40°C ~ 125°C
