LTC9111RDE是一款符合 IEEE 802.3cg 標準的單對以太網供電受電設備 (PD) 控制器。2.3V 至 60V 的寬工作范圍與極性校正相結合，使 LTC9111 特別適合樓宇及工廠自動化應用中基于分類的系統。

基于 SCCP 的分類可確保供電設備 (PSE) 僅在連接有效的 PD 時提供全工作電壓。LTC9111 在分類時利用微功耗操作最大限度降低存儲電容器的要求，可驅動兩個外部 N 通道 MOSFET 開關。外部 N 通道 MOSFET 開關在分類和出現浪涌時從連接器隔離輸出電容。當 PD 輸入電壓超過所配置類的 ON 電壓閾值時或經過強制延遲后，電壓監控器可啟用外部 MOSFET。在控制的 GATE 引腳斜升后，EN 輸出會發生斷言。輸入電壓降至所配置類的關閉電壓閾值以下時會禁用 MOSFET。LTC9111 利用 1.6V 的低啟動電壓為極性校正驅動一對外部低端 N 通道 MOSFET，可減少功率損耗。

特點

符合 IEEE 802.3cg 標準

寬輸入電壓范圍：2.3V 至 60V

支持串行通信分類協議 (SCCP)

喚醒簽名

集成 3.5V 待機穩壓器

分類時最高 150μA 的電流

為極性校正驅動低端橋 MOSFET

增強外部 N 通道 MOSFET 的電荷泵

引腳可編程類配置

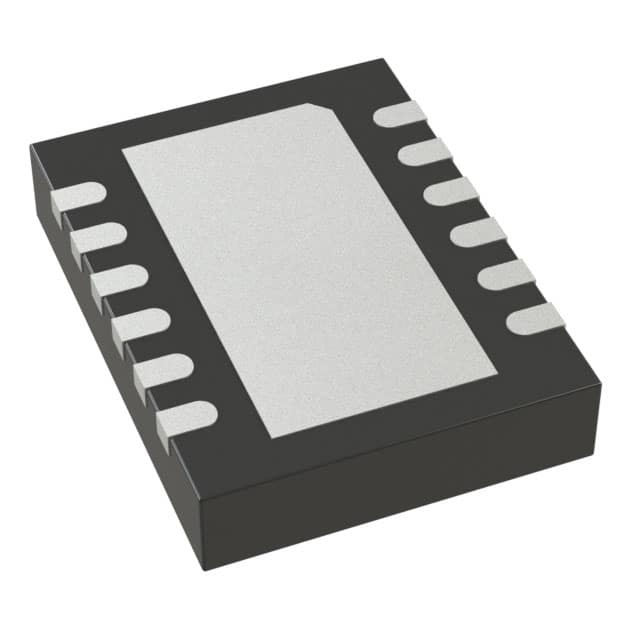

采用 12 引腳 MSOP 和 DFN 4mm × 3mm 封裝

應用

樓宇自動化

工廠自動化

安防系統

交通控制系統
