ADRF5345BCCZN - 1.8GHz 至 3.8GHz、高線性度、硅 SP4T 開關

產品概覽

ADRF5345BCCZN 是一款采用硅工藝制造的高線性度、反射式單刀四擲 (SP4T) 開關。ADRF5345 工作頻率為 1.8 GHz 至 3.8 GHz，典型插入損耗低于 0.40 dB，典型輸入 IP3 為 84 dBm。該器件對連續波信號的射頻輸入功率處理能力為 39 dBm，對長期演進 (LTE) 信號的平均功率處理能力為 39 dBm，峰值功率處理能力為 49 dBm。

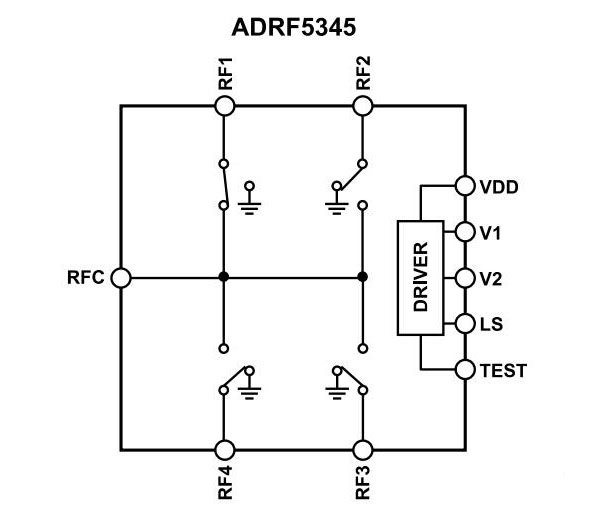

功能框圖

主要特點

反射式設計

低插入損耗

- 0.35 dB 至 2.8 GHz（典型值

- 0.40 dB 至 3.8 GHz（典型值

TCASE = 105°C 時的高功率處理

長期（>10 年）平均

連續波功率：39 dBm

LTE 信號

- 平均功率：39 dBm

- 峰值功率：49 dBm

高輸入線性度，IP3：典型值 84 dBm

ESD 額定值

- HBM：2000 V，2 類

- CDM： 1000 V，C3 級

單電源工作，集成 NVG

正向控制，兼容 LVCMOS-LVTTL

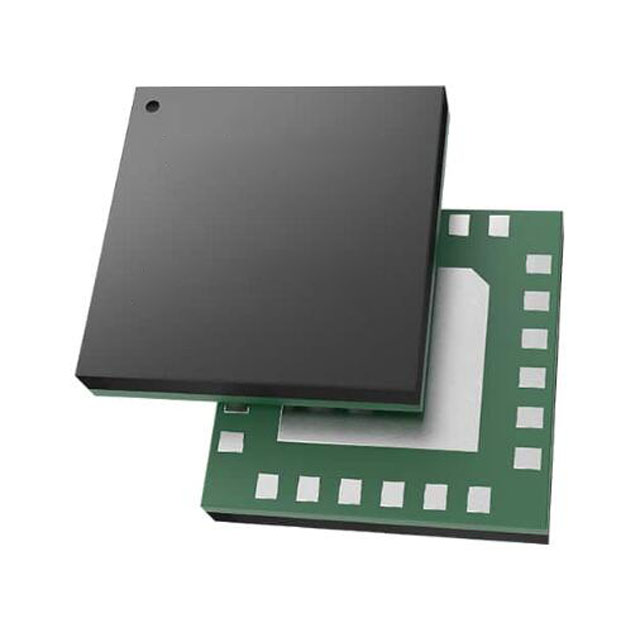

4 mm x 4 mm、22 端子 LGA 封裝

應用

5G 天線傾斜

無線基礎設施

軍事和高可靠性應用

測試設備

引腳二極管更換
