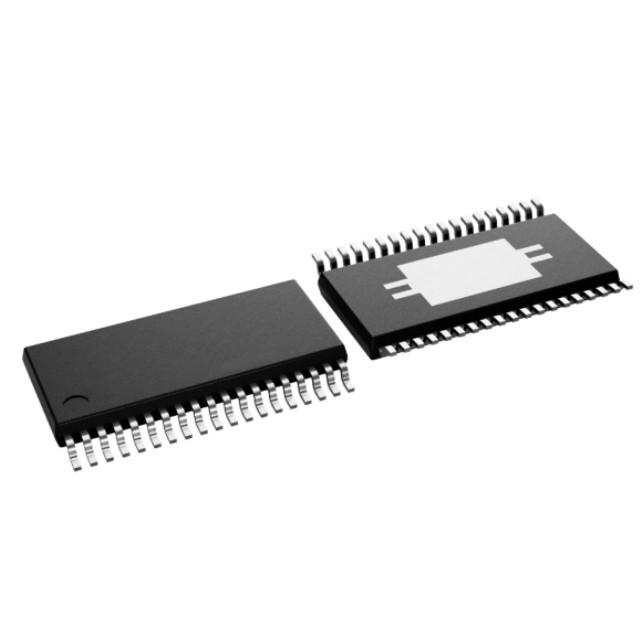

LM5177DCPR是一款四開關降壓/升壓控制器。無論輸入電壓是高于、等于還是低于調節后的輸出電壓，該器件均可提供穩定的輸出電壓。在電源安全模式下，該器件具有低靜態電流，因此可在低輸出負載條件下實現高效率。 LM5177 以固定開關頻率運行，該開關頻率可通過 RT 或 SYNC 引腳設置。在降壓、升壓和降壓/升壓運行期間，開關頻率保持不變。集成的可選平均電流監測器可幫助監測并限制 LM5177 的輸入和輸出電流。此功能還支持使用恒流 (CC) 和恒壓 (CV) 模式為備用電源元件（如電池或電容器）充電。

特性

? 寬輸入電壓范圍（3.5V 至 60V，絕對最大值為85V）

– V(BIAS) > 3.5V 時，最小為 2.8V

? 輸出電壓范圍為 3.3V 至 60V

? 低關斷 IQ (3μA)

? 低工作 IQ (60μA)

? 3% 的反向電流限制精度可實現精確的充電電流

? 平均輸入和輸出電流監測器或限制器

? 對 PWM 或模擬輸入信號進行輸出電壓動態跟蹤

? 可選的省電模式 (PSM) 可實現高輕負載效率

? 兩個集成式高壓電源 LDO，支持自動選擇

? 2A 峰值電流邏輯電平柵極驅動器

– 集成式自舉二極管

– 自舉過壓和欠壓保護

? 在所有工作模式下（升壓、降壓/升壓、降壓）頻率固定

– 可選的強制 PWM 模式

– 開關頻率高達 600kHz 可實現小解決方案和元件尺寸

– 外部時鐘同步

? 可選展頻運行

? 可調節欠壓保護

? 斷續過流保護和短路保護

應用

? 非隔離式直流/直流電源（商用直流/直流、遠程無線電單元、電機驅動控制）

? 備用電源系統（備用電池、消防安全）

? 工業 PC（單板計算機）

? 醫療 PSU（制氧機）

? 以太網供電（路由器）

? 太陽能電源（太陽能充電控制器）
